    愛普生晶振,貼片晶振,FC-135R晶振,32.768K晶振,FC-135R 32.7680KF-A3

  • 編號:82932007
  • 頻率:32.768KHz

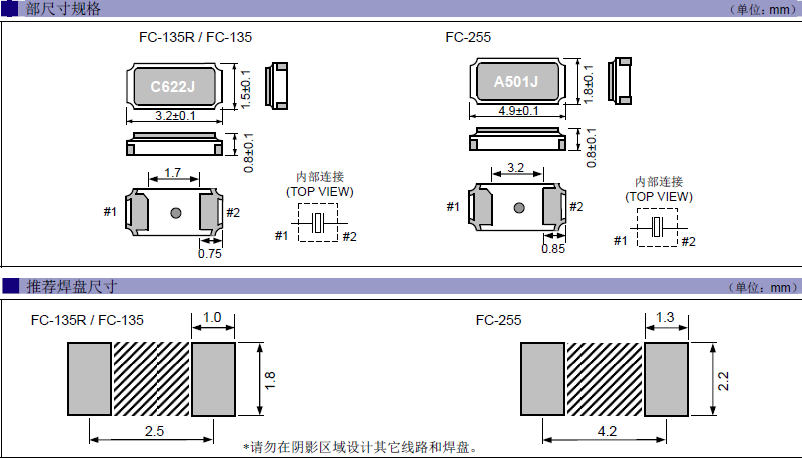

  • 尺寸:3.2*1.5*0.8mm
  • RoHS
  • RoHS2
小體積SMD時鐘晶體諧振器,"FC-135R 32.7680KF-A3",是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子...

        愛普生晶振,貼片晶振,FC-135R晶振,32.768K晶振."FC-135R 32.7680KF-A3",貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
        愛普生貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會(huì )使晶振晶片的邊緣效應不能去除,而32.768K晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定。

晶振項目 符號 FC-135R晶振 條件
額定頻率范圍 f_nom 32.768kHz   請聯系我們以便獲取其它可用頻率的相關信息。
儲存溫度 T_stg -55°C  +125°C 裸存
工作溫度 T_use -40°C  +85°C
激勵功率 DL 0.5μW Max. 工作激勵功率0.5μW Max.
頻率公差
(標準)
f_tol ± 20 × 10-6,
± 30 × 10-6
± 50 × 10-6,
± 100 × 10-6
+25°C,
DL=0.1μW
拐點溫度 Ti +25°C ±5°C
頻率溫度系數 B -0.04 × 10-6/ °C2 Max.
負載電容 CL 7pF, 9pF, 12.5pF 可指定
串聯電阻(ESR R1 65kΩ Max. 65kΩ  25kΩ
串聯電容 C1 1.9fF Typ. 2.5fF  0.6fF
分路電容 C0 0.8pF Typ. 1.2pF  0.5pF
頻率老化 f_age ±3 ×10-6 / year Max.   +25°C,
第一年

抗沖擊
        "FC-135R 32.7680KF-A3", 壓電石英晶體可能會(huì )在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
        暴露于輻射環境會(huì )導致石英晶體性能受到損害,因此應避免照射。
化學制劑/pH值環境
        請勿在PH值范圍可能導致腐蝕或溶解日本進口晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
        請勿使用可能導致SMD晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 (比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能。)
鹵化合物
        請勿在鹵素氣體環境下使用愛普生石英晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會(huì )釋放出鹵素氣體的樹脂。愛普生晶振,貼片晶振,FC-135R晶振,32.768K晶振
靜電
       過高的靜電可能會(huì )損壞石英晶體諧振器,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。



愛普生晶振集團環?;纠砟睿?/span>
        1.作為良好的企業市民,遵循本公司的行動方針,充分關心維護地球環境.遵守國內外的有關貼片無源晶振環保法規.
        2.保護自然環境,充分關注自然生態等方面的環境保護,維持和保全生物多樣性.
        3.有效利用資源和能源,認識到資源和能源的有限性,努力進行有效利用.
        4.為構建循環型社會(huì )做出貢獻,致力于減少溫補晶振,石英晶體振蕩器, 3215石英晶振,壓電石英晶體,有源晶體,石英晶振,貼片晶振材料的廢棄物及廢棄物的再利用核再生循環,努力構建循環型社會(huì ).
        5.推進環保型業務,充分發揮綜合實力,推進3215mm石英振動子環保型業務,為減輕社會(huì )的環境負荷做出貢獻.
        6.建立環境管理系統,充分運用環境管理系統,設定環境目的和目標,定期修正,不斷改善,努力預防環境污染.愛普生晶振,貼片晶振,FC-135R晶振,"FC-135R 32.7680KF-A3",32.768K晶振
