首頁智能家居產品NDK晶振,貼片晶振,NX3225SA晶振,石英晶振

    NDK晶振,貼片晶振,NX3225SA晶振,石英晶振

  • 編號:79629339
  • 頻率:12.0~150.0MHZ
  • 尺寸:3.2*2.5mm
  • RoHS
  • RoHS2
NX3225SA石英晶振,NDK晶體諧振器,導航儀貼片晶振,無論是3225mm尺寸或者是2520mm尺寸的貼片石英晶振,內部的石英晶片,研磨鍍層等技術,均需要采用機器設備運行,那么尺寸如此之小的晶體內部的晶片又是怎樣處理的呢?首先,...


     NX3225SA石英晶振,NDK晶體諧振器,導航儀貼片晶振,無論是3225mm尺寸或者是2520mm尺寸的貼片石英晶振,內部的石英晶片,研磨鍍層等技術,均需要采用機器設備運行,那么尺寸如此之小的晶體內部的晶片又是怎樣處理的呢?首先,通過滾筒倒邊,主要是為了去除晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會(huì )使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

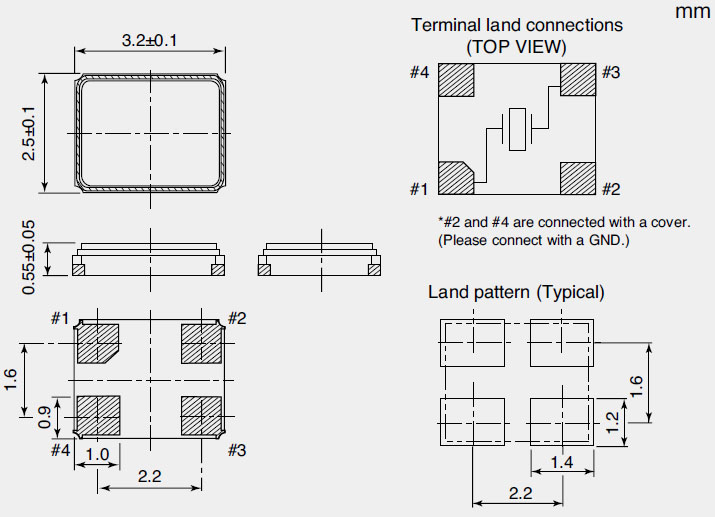

晶振參數 NX3225SA
額定頻率范圍 (MHz) 12.0to150.0
泛波次數 基波
頻率偏差 (25±3℃) ±20×10-6
頻率溫度特性 (以25℃為基準) ±25×10-6
工作溫度范圍  (℃) -20 to +75
儲存溫度范圍 (℃) -40 to +85
等效串聯電阻(額定頻率:以上~未滿) Max. 40Ω
驅動功率 10µW (Max. 100µW)
負載電容 8pF




     當把石英共振子與振蕩線路或集成電路(IC)一起整合在一個封裝內, 由外部提供電源電壓, 形成一個主動組件輸出頻率信號, 就是所謂的石英晶體振蕩器. 石英晶體振蕩器可以藉由單一封裝組件內部不同的振蕩線路及輸出線路, 提供不同特性需求的參考頻率(reference frequency). 例如有 石英頻率振蕩器SPXO ( Simple Package Crystal Oscillator ) 或稱為 CXO ( Clock Crystal Oscillator ), 可程序化石英晶體振蕩器PCXO ( Programmable Crystal Oscillator ), 電壓控制石英晶體振蕩器VCXO ( Voltage Controlled Crystal Oscillator ), 溫度補償石英晶體振蕩器TCXO ( Temperature Compensated Crystal Oscillator ) 及 恒溫槽控制石英晶體振蕩器OCXO ( Oven Controlled Crystal Oscillator ).
     為了滿足應用面需求而言, 石英晶體振蕩器內部的振蕩線路有以基本波或三倍頻不同方式. 若要達到數佰兆赫的輸出頻率時, 振蕩線路后級可以采用鎖相回路方式或倍頻方式, 將較低頻率的石英振蕩頻率提升. 對于輸出端的輸出準位及輸出波形也有各類不同需求,如 CMOS, LVPECL, LVDS…..等. 這些規格都要仔細的定義.

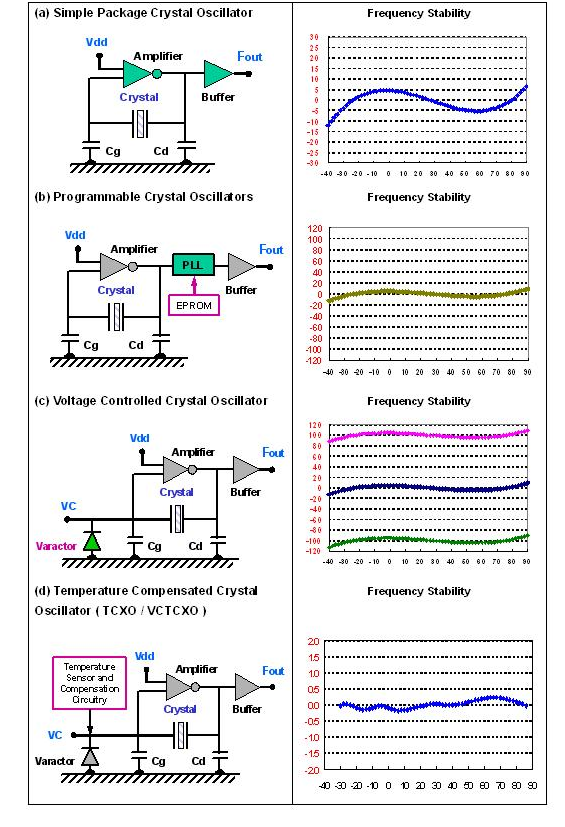

      在(圖)提供了數種石英振蕩器輸出頻率對溫度變化的穩定性示義圖


     在晶振元器件市場,市場價格的持續下滑等使得嚴峻的事業環境還將繼續.在這樣的環境下,本集團為了回歸成長路線,將通過重視收益性的改善,集中經營資源于高信賴·高附加價值的商品的開發,來確實建立產生利益體制的堅固基礎.
經營理念
    要認識到作為世界一流廠家的使命和責任,要始終在行業中起帶頭作用.
    搶先取得社會(huì )需求,為客戶提供高質量的服務.
    追求使用更方便、更穩定的發振源,創(chuàng )造更高的附加價值.
    不畏失敗,向困難挑戰,努力培養出能自我開發的人才.
    通過工作發揚人格.
    尊重個人,努力提高員工的生活水平.
    以與關系公司、供應商及包括地區社會(huì )在內的共同繁榮來回報投資者.
    致力于保護地球環境,擔負起責任.

    NDK晶體承諾所有的運作皆遵守本地國家的法律,并符合國際上所共同認知環保與社會(huì )責任的標準,成為一個創(chuàng )造股東最大權益、照顧員工、善盡社會(huì )責任的好公司.
    2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY  綠色伙伴(Green Partner)驗證.
    勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是NDK晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
