首頁數碼電子應用產品KDS晶振,有源晶振,DSO751SR晶振

    KDS晶振,有源晶振,DSO751SR晶振

  • 編號：1525136
  • 頻率：0.2~167.0MHZ

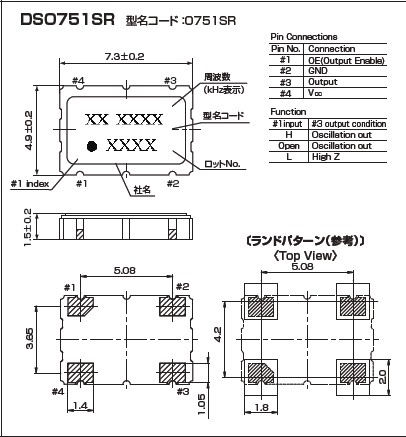

  • 尺寸：7.3*4.9詳細瀏覽PDF文檔
  • RoHS
  • RoHS2
最適合用于汽車電子領域的小型表面貼片型晶體諧振器,也可對應有高可靠性要求的引擎控制用CPU的時鐘部分,在極端嚴酷的環境條件下也能發揮穩定的起振特性,具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的...

     數碼相機有源晶振,KDS晶振供應商,DSO751SR諧振器,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

規格參數 DSO751SR
頻率范圍 0.2~167.0MHZ
電源電壓 +1.8 ~ +3.3V
消費電流 +1.5mA max (f≤26MHZ)
+2.0mA max (26＜f≤52MHZ)
+2.5mA max (f≤60MHZ)
出力電壓 0.8Vp-p min(f≤52MHZ)
溫度特征 ±2.5×10-6 max /-30~+85℃
±2.5×10-6 max /-40~+85℃(Option)
出力負荷 30pF
負荷變動特性 ±0.2×10-6 max (10KΩ//10pF ± 10%)
電源電壓特性 ±0.2×10-6 max (Vcc ± 5%)
老化率 ±1.0×10-6 max /year
起動時間 2.0ms max




   如果由頻率計數器測量的頻率比目標頻率高,要增加電容(CL,或Cd以及C 8)的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：
   方法1：降低產品線路外部電容(Cd和CG)的值,并通過晶體具有較低負載電容(CL).
   方法2：采用小電阻（RR）的晶體.
   方法3：使用鎘和CG的不等價的設計.
   我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.

   在所有領域的業務活動,從開發,生產和銷售水晶的應用產品,大真空集團業務策略促進普遍信任的環境管理活動.
大真空晶振集團將:
   1.主動在能源和資源節約通過適當?shù)乜刂莆镔|(zhì)與環境的影響和減少它們的使用.
   2.有效利用資源,防止環境污染的減少和妥善處理廢物,包括重用和回收.
   3.防止全球變暖,開展節能活動,減少二氧化碳排放.
   4.避免采購或使用礦物質,直接或間接金融或受益武裝組織在剛果民主共和國或鄰近的國家.
   5.遵守有關環境的法律、標準、協議和任何其他公司訂閱需求.
   6.基于這個環境政策制定環境目標和目標,同時促進這些活動還經常審查環境管理體系的持續改進.
   7.教育所有員工和那些為我們組工作在我們的環境政策和提高環境保護的意識教育和宣傳活動.
   8.確保信息在我們的環境保護活動是向公眾開放.
