- 編號：60488318
- 頻率：10MHz~40MHz

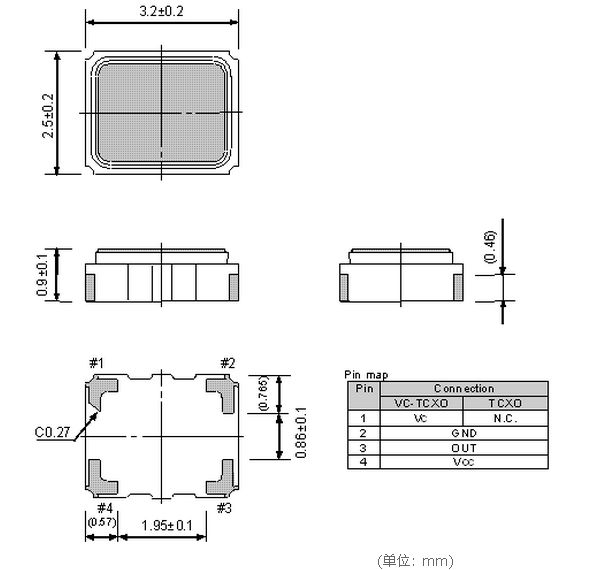

- 尺寸：3.2x2.5x0.9mm詳細瀏覽PDF文檔
TG-5035CE貼片晶振,溫補振蕩器,EPSON晶振
TG-5035CE貼片晶振,溫補振蕩器,EPSON晶振.頻率范圍
:10MHzto40MHz.電源電壓:1.8V Typ.頻率溫度特征:±0.5x10-6 Max.外部尺寸:3.2x2.5x0.9mm.應用:手機(GPS).特性:高精度,低功率消耗
TG-5035CE貼片晶振,溫補振蕩器,EPSON晶振,溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM?2.0 PPM,工作溫度范圍: - 30度?85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
| 貼片晶振項目 | 符號 | 規格說明 | 條件 | |
| VC-TCXO | TCXO | |||
| 輸出頻率范圍 | f0 | 10.000MHz ～ 40.000MHz | ||
| 16.369MHz,24.5535MHz,26MHz,27.456MHz | 標準頻率 | |||
| 電源電壓 | VCC | 1.8V ±0.1V | 電源電壓范圍:1.7V to 3.3V | |
| 儲存溫度 | T_stg | -40°C to +85°C | 裸存 | |
| 工作溫度 | T_use | -30°C to +85°C | ||
| 頻率初期公差 | f_tol | ±2.0 ×10-6 Max. |
在回流焊后, VC=0.9V,+25°C |
|
| 頻率溫度特征 | f0-TC | ±0.5 × 10-6 Max. | -30°C to +85°C | |
| 頻率負載變動特征 | f0-Load | ±0.2 × 10-6 Max. | 10kΩ // 10pF ±10% | |
| 頻率電源電壓特征 | f0-VCC | ±0.2 × 10-6 Max. | 1.8V ± 0.1V | |
| 頻率老化 | f_age | ±1.0 × 10-6 Max. | +25°C,第一年 | |
| 功耗 | ICC | 2.0mA Max. | VCC=1.8V,10kΩ// 10pF | |
| 輸入電阻 | Rin | 500kΩ Min. | - | VC- GND(DC) |
| 頻率控制范圍 | f_cont | ±5.0 × 10-6 to ±12.0 ×10-6 | - | VC=0.9V ± 0.6V |
| 頻率變化極 | - | 正極 | - | |
| 占空比 | SYM | 40% to 60% | GND極 (DC 切割) | |
| 輸出電壓 | VPP | 0.8V Min. | 峰-峰值 | |
| 輸出負載 | Load_R | 10kΩ | DC切割電容 = 0.01μF | |
| Load_C | 10pF | |||
(1) 電源電壓
超過 150µs，直到電壓級別從0%達到90% 。
電源電壓阻抗低于電阻2Ω。
(2) 其他
輸入電容低于15pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
TCO系列 VG, TG, EG,XG系列 1:在頻率電壓控制功能時，進行連接
|
(2抗低),電容負載 型號： TG-5021CG/CE TG-5031CJ TG-5035CG/CE/CJ |
|
