    NDK晶振,貼片晶振,NX3225GA晶振,石英晶振,NDK株式會(huì )社

  • 編號:88568048
  • 頻率:9.840~54.00MHZ

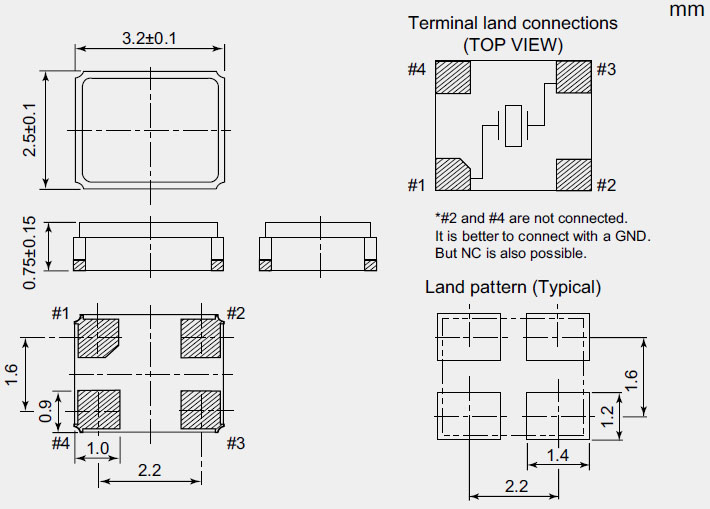

  • 尺寸:3.2*2.5mm
  • RoHS
  • RoHS2
二腳陶瓷面晶振,NX3225GA無源晶振,NDK株式會(huì )社,二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良...


     二腳陶瓷面晶振,NX3225GA無源晶振,NDK株式會(huì )社,二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.
     5032尺寸貼片晶振系列,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會(huì )使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.

晶振參數 NX3225GA
額定頻率范圍 (MHz) 9.840to50.00
泛波次數 基波
頻率偏差 (25±3℃) ±20×10-6
頻率溫度特性 (以25℃為基準) ±30×10-6
工作溫度范圍  (℃) -20 to +75
儲存溫度范圍 (℃) -40 to +85
等效串聯電阻(額定頻率:以上~未滿) Max. 40Ω
驅動功率 10µW (Max. 100µW)
負載電容 8pF




     石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.
  正確的選取Cg/Cd的值將有利于振蕩電路的工作穩定,并能使振蕩頻率能滿足使用的頻率要求.
其選取的步驟如下:
首先應該按照-R的需求選擇Cg/Cd,在滿足TS的情況下應盡量選取電容小一些,以保持較高的–R確保電路振蕩的穩定性.
當無法滿足-R要求時應考慮對IC的特性重新評估、選擇.
 ※ -R的計算公式:-R = gm/ {ω2 *(Cg*Cd)}     gm為互導,單位:S(西門子)
 ※ 早期測試-R的儀器有HP-4195A等,但現階段皆改為crystal搭配VR實測法.
 ※ -R的要求(標準):
    -R≧ 3~10 Max ESR. ,若-R低于3倍時會(huì )因石英諧振器與電路的匹配
    不良而容易出現不起振或振蕩不穩定、振蕩啟動時間延長等問題.
