    SG-9001CA可編程振蕩器,汽車電子晶振,EPSON石英晶振,SG-9001CA C20P 25.0000MC

  • 編號:34876671
  • 頻率:10.0~166.0MHZ

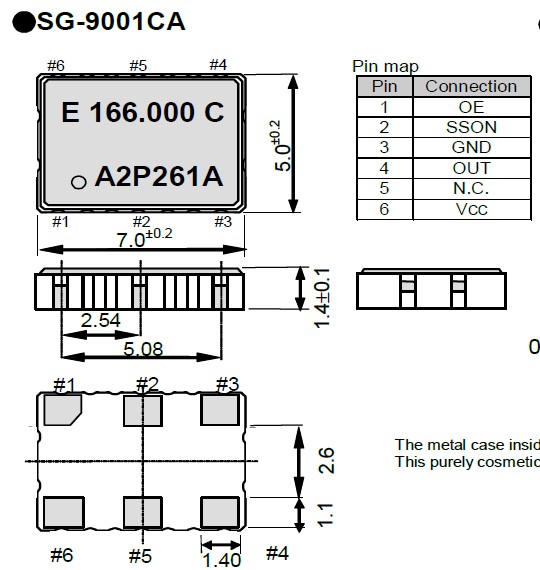

  • 尺寸:7.0*5.0mm
  • RoHS
  • RoHS2
SG-9001CA可編程振蕩器,"SG-9001CA C20P 25.0000MC"汽車電子晶振,EPSON石英晶振,可編程石英晶體振蕩器基本解決方案,CMOS輸出,輸出頻率10MHz到166MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站...

    SG-9001CA可編程振蕩器,汽車電子晶振,EPSON石英晶振, "SG-9001CA C20P 25.0000MC",可編程石英晶體振蕩器基本解決方案,CMOS輸出,輸出頻率10 MHz到166 MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/ SONET,以太網,基站,筆記本晶振應用, VCXO,壓控晶體應用:調制解調器,ADSL網絡(luò )控制器,無線基站,程控交換設備智能手機,筆記本晶振等符合RoHS/無鉛.

晶振參數 符號 SG-9001CA
標準頻率 fo 10.0MHZ to 166.0MHZ
電源電壓 Vcc 3.3V ± 0.3V
存儲溫度 T_stg -40℃~+125℃
工作溫度 T_use -20℃~+70℃
頻率公差 F_tol ±2.0 × 10-6 Max
電流消耗 Icc 30 mA MAX
禁用當前 I_dis 20 mA MAX
輸入電阻 Rin 500KΩ Min
對稱性 SYM 45% to 55%
輸出負載 L_CMOS 15pF Max
輸出電壓 VOL Vcc-0.4V Min
VOH 0.4V Max
上升/下降時間 tr/tf 2.7ns Max
啟動時間 T_str 10ms Max
頻率老化 F_aging ±5.0 × 10-6 / years Max



      "SG-9001CA C20P 25.0000MC",這些晶體知識介紹是指,晶體在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.請按照確定的因素和可能的解決方案的說明.
我們從晶振使用輸出無信號開始尋找相關問題.
     我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振(XOUT)的輸出端子的輸出信號,而是從在終端(辛)輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.
    你可以先把晶體卸載下來并測試晶體的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.

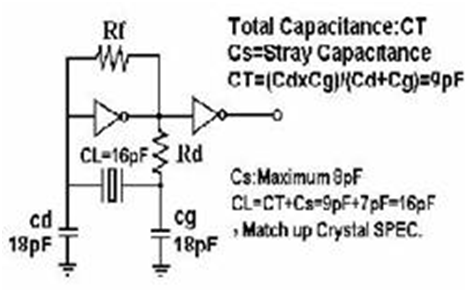

    如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶體的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶體頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試.比如等效電路測試如圖.


   愛普生通過實現《經營理念》的活動履行企業社會(huì )責任(CSR).
   愛普生把《經營理念》置于企業經營的軸心.在遵守法律法規和企業道德倫理的基礎上,通過創(chuàng )造超越顧客期待的價值的企業活動,建立與全體利益相關方之間的信賴關系并伴隨社會(huì )共同發展,從而為創(chuàng )造更美好的社會(huì )而做出積極的貢獻. "SG-9001CA C20P 25.0000MC"
   為了實現《經營理念》,愛普生在2005年制定了《企業行動準則》,明確為顧客、股東和投資家等所有利益相關方所應注意的事項及應采取的行動,并在整個集團貫徹落實.2006年,在《企業行動準則》的基礎上制定了《員工行為規范》,明確每位員工應采取的行動.《員工行為規范》根據社會(huì )環境的變化以及法律法規的動向而隨時修訂.
       "SG-9001CA C20P 25.0000MC",精工愛普生株式會(huì )社通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環?;顒?dòng),把降低 環境負荷作為一種顧客價值提供給顧客.
     創(chuàng )造并提供專研了“省、小、精”的水晶元器件及其關聯產品;并且構筑和革新既可以降低 環境負荷又可以提高生產性的生產流程的活動.
     不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基 準,通過持續性的展開環?;顒?dòng)來預防污染.
     在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環?;顒?dòng)的水平.
     通過與地區的交流及社會(huì )貢獻活動,為地區的環保做貢獻.
     將環?;顒?dòng)的信息向公司內外公開,積極努力的與地區社會(huì )及相關人員建立信賴關系,為社會(huì )的發展做出貢獻.
     通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
