首頁各類時計產品CFS-145表晶,石英晶振,西鐵城晶振代理商

    CFS-145表晶,石英晶振,西鐵城晶振代理商

  • 編號：83073641
  • 頻率：32.768KHZ

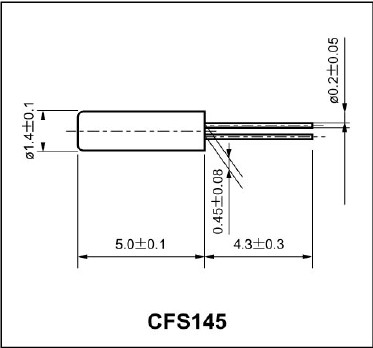

  • 尺寸：1.4*5.0mm詳細瀏覽PDF文檔
  • RoHS
  • RoHS2
CSF-145表晶,石英晶振,西鐵城晶振代理商,石英水晶發振器,音叉型石英晶體諧振器32.768K系列水晶產品,西鐵城貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的...

     CSF-145表晶,石英晶振,西鐵城晶振代理商,石英水晶發振器,音叉型石英晶體諧振器32.768K系列水晶產品,西鐵城貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合Rohs標準.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

西鐵城晶振規格 符號 CSF-145 條件
額定頻率范圍 f_nom 32.768kHz 1.4*5.0mm 請聯系我們以便獲取其它可用頻率的相關信息
儲存溫度 T_stg -55°C to +125°C 裸存
工作溫度 T_use -40°C to +85°C
激勵功率 DL 0.5μW (1.0μW Max.) 如果你有最大激勵功率為1.0μW的需求,請聯系我們.
頻率公差(標準) f_tol ±20 × 10-6 +25°C,DL=0.1μW如需更嚴格的公差,請聯系
拐點溫度 Ti +25°C ±5°C
頻率溫度系數 B -0.04 × 10-6/ °C2 Max.
負載電容 CL 7pF, 9pF, 12.5pF 可指定
串聯電阻(ESR) R1 70kΩ Max. 70kΩ to 45kΩ
串聯電容 C1 3.4fF Typ. 3.7fF to 1.6fF
分路電容 C0 1.0pF Typ. 1.3pF to 0.5pF
頻率老化 f_age ±3 ×10-6 / year Max. +25°C, 第一年



機械振動的影響
    當石英晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
PCB設計指導
   (1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
   (2) 在設計時請參考相應的推薦封裝.
   (3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
   (4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
