    石英晶振,32.768K貼片晶振,愛普生時鐘晶體,FC-13E諧振器,FC-13E 32.7680KC-AC3

  • 編號：40755287
  • 頻率：32.768KHZ
  • 尺寸：3.2*1.5mm
  • RoHS
  • RoHS2
32.768K貼片晶振,"FC-13E 32.7680KC-AC3",愛普生時鐘晶體,FC-13E諧振器,32.768KHz千赫子時鐘晶體主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.金屬外殼的...


       32.768K貼片晶振,愛普生時鐘晶體,FC-13E諧振器,"FC-13E 32.7680KC-AC3",32.768KHz千赫子時鐘晶體主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求.

晶振參數 符號 FC-13E
標準頻率 fo 32.768 KHZ
存儲溫度 T_stg -55℃~+125℃
工作溫度 T_use -40℃~+85℃
頻率公差 F_tol ±20.0 × 10-6 Max
激勵功率 DL 0.5 uW Max
負載電容 CL 7pF,9pF,12.5pF
拐點溫度 Ti +25℃ ± 5℃
頻率溫度系數 B - 0.04) × 10-6/ ℃2 Max
諧波比率 RS/R1 2 Min
動態電容 C1 3.4 fF Typ
并聯電容 C0 1.0 pF Typ
串聯電阻(ESR) R1 75 kΩ Max
頻率老化 F_age ±3.0 × 10-6 / years Max




     "FC-13E 32.7680KC-AC3",石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.
　 正確的選取Cg/Cd的值將有利于振蕩電路的工作穩定,并能使振蕩頻率能滿足使用的頻率要求.
其選取的步驟如下：
首先應該按照-R的需求選擇Cg/Cd,在滿足TS的情況下應盡量選取電容小一些,以保持較高的–R確保電路振蕩的穩定性.
當無法滿足-R要求時應考慮對IC的特性重新評估、選擇.
 ※ -R的計算公式：-R = gm/ {ω2 *（Cg*Cd）}     gm為互導,單位：S（西門子）
 ※ 早期測試-R的儀器有HP-4195A等,但現階段皆改為crystal搭配VR實測法.
 ※ -R的要求(標準)：
    -R≧ 3~10 Max ESR. ,若-R低于3倍時會因石英諧振器與電路的匹配
    不良而容易出現不起振或振蕩不穩定、振蕩啟動時間延長等問題.

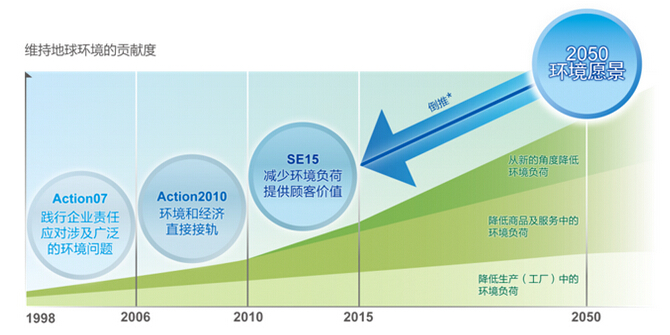

    "FC-13E 32.7680KC-AC3", 愛普生認為,地球的承載能力是有限的,減少環境負荷,人人有責. 因此,愛普生致力于在2050年前將所有產品和服務生命周期中的二氧化碳排放量減少90%.同時,作為生態系統的有機組成部分,愛普生將繼續與其所在地的社區齊心協力,共同恢復和保護生物多樣性.
為實現“Environmental Vision 2050”而設定的四大目標
     將產品完整生命周期中的二氧化碳排放量減少90％.
     實現所有產品的資源重復利用和循環利用.
     將二氧化碳的直接排放量減少90％,并消除二氧化碳之外的其它溫室氣體的排放.
     作為生態系統的有機組成部分,與當?shù)厣鐓^(qū)共同努力,恢復和保護生物多樣性.
