產品系列

首頁各類時計產品石英晶振,大河晶振,TFX-03晶振

    石英晶振,大河晶振,TFX-03晶振

  • 編號:4994128
  • 頻率:32.768KHZ

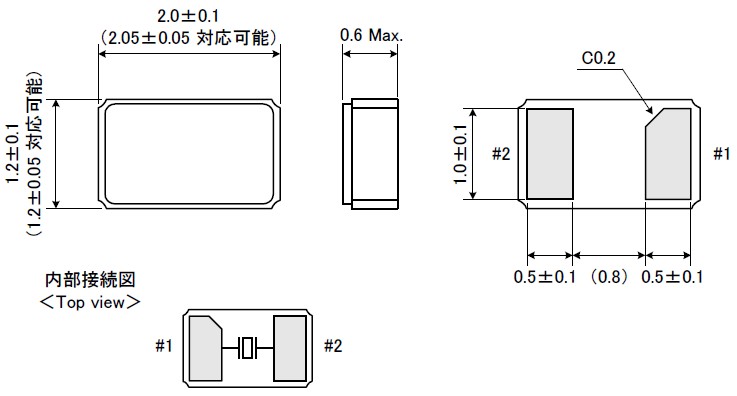

  • 尺寸:2.0*1.2mm
  • RoHS
  • RoHS2
TFX-03音叉晶體,石英晶體諧振器,日本大河貼片晶振,此款SMD晶振并且可以承受回流焊接的高溫,波峰焊接,回流焊接等,貼片表晶主要特點是該產品排帶包裝,焊接模式主要使用SMT焊接,給現代SMT工藝帶來高速的工作效率,3...

       TFX-03音叉晶體,石英晶體諧振器,日本大河貼片晶振,此款SMD晶振并且可以承受回流焊接的高溫,波峰焊接,回流焊接等,貼片表晶主要特點是該產品排帶包裝,焊接模式主要使用SMT焊接,給現代SMT工藝帶來高速的工作效率,32.768K系列產品本身具有體積小,厚度薄,重量輕等特點,此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

晶振參數表  石英晶體TFX-03
頻率范圍 32.768KHZ
負載電容 7pF,9pF,12.5pF
激勵功率 10μW (200μW Max)
頻率公差 ±10ppm,±20ppm,±30ppm,±50ppm
串聯電阻 50KΩ Max,90KΩ Max
頂點溫度 +25°C ±5°C
工作溫度范圍 -20~+70℃,-30~+85℃,-40~+85℃
保存溫度范圍 -40~ +85°C,-40~+105℃
并列容量 1.3fF Typ,1.1fF Typ.



     大河公司是一種電子設備制造商,如石英晶體單位和石英晶體振蕩器.尤其是在SMD(表面安裝設備類型)型小型水晶設備,我們一直在優先業內領先的公司,積累了最初的知識.因此,我們從許多客戶贏得了信任,作為“小型大河”.
     自1949年開始生產電阻,我們一直致力于發展有吸引力的設備,和擴大我們的業務作為我們整個團體,旨在獲得更高的客戶滿意度.
     這種更高的客戶滿意度會(huì )導致滿意的人使用電子產品,包含我們的設備(如手機和數碼相機.因為我們知道這個事實,我們可以繼續做我們最好的努力的目標.隨著水晶設備在信息和通訊領域是必不可少的部分,深沉而強烈存在于每個員工的渴望.
     在現代社會(huì ),企業必須致力于社區在一個更廣泛的方面.以及促進行動減少有毒物質和節能環保安全的公司,我們專注于企業界說與和遵從性.


      石英晶體共振子應用在并聯振蕩線路上, 振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. 圖是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖.
      頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. 在圖中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值. 在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會(huì )得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).
      在圖中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會(huì )選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會(huì )選用較高的負載電容.


自從歐盟頒布各項綠色環保指令(如RoHS)后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.大河電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會(huì )對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會(huì )帶來多大的幫助.
     為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「大河電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.

1.技術支持                                                                        2.客服咨詢
全方位技術指導,專業的技術支持讓您感受到                 專業的銷售團隊,耐心為您解答任何疑問,讓您的
前所未有的后顧無憂.
消費得到保障.
3.質量保證,誠信為上                                                    4.提升業績,降低成本
我司以“以科技為動力,以質量求生存”為理念.               為您的產品量身訂制,免費取樣,

為您做到低成本,高效率.
深圳市康華爾電子有限公司
電 話: +86-755-27838351
手 機:13823300879
傳 真: +86-755-27883106
Q Q: 632862232
MSN: konuaer@163.com
E-mail:konuaer@163.com
網  址:http://www.tqlwapf.cn
地  址:深圳市寶安區67區留仙一路甲岸科技園3棟
