首頁各類時計產品石英晶振,愛普生晶振,MC-306晶體諧振器,32.768K貼片晶體,MC-306 32.7680K-E0:PURE SN

    石英晶振,愛普生晶振,MC-306晶體諧振器,32.768K貼片晶體,MC-306 32.7680K-E0:PURE SN

  • 編號:9782360
  • 頻率:32.768KHZ

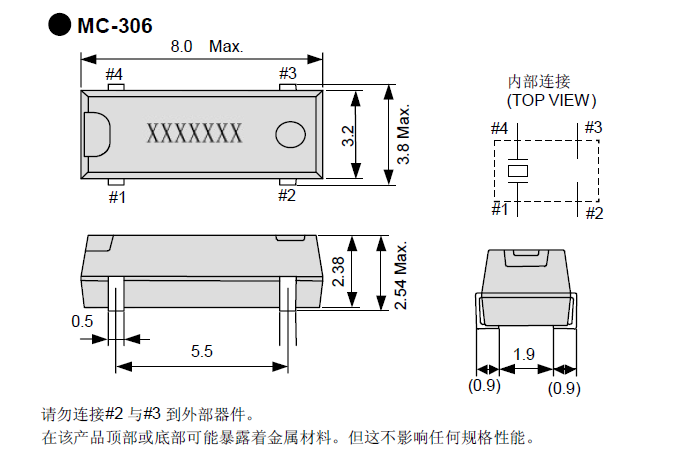

  • 尺寸:8.0mmx3.8mm詳細請瀏覽PDF文檔
  • RoHS
  • RoHS2
愛普生晶振,MC-306,32.768K貼片晶體,"MC-306 32.7680K-E0:PURE SN"貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通...


愛普生晶振,MC-306晶體諧振器,32.768K貼片晶體,"MC-306 32.7680K-E0:PURE SN",貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

晶振項目 符號 晶振規格MC-306 條件
額定頻率范圍 f_nom 32.768kHz 32kHz  100kHz 請聯系我們以便獲取其它可用頻率的相關信息。
儲存溫度 T_stg -55°C  +125°C 裸存
工作溫度 T_use -40°C  +85°C
激勵功率 DL 1.0μW Max. 工作激勵功率0.5μW Max.
頻率公差
(標準)
f_tol ± 20 × 10-6,
± 50 × 10-6
± 50 × 10-6,
± 100 × 10-6
+25°C,
DL=0.1μW
拐點溫度 Ti +25°C ±5°C
頻率溫度系數 B -0.04 × 10-6/ °C2 Max.
負載電容 CL 7pF, 9pF, 12.5pF 可指定
串聯電阻(ESR R1 65kΩ Max. 65kΩ  25kΩ
串聯電容 C1 1.9fF Typ. 2.5fF  0.6fF
分路電容 C0 0.8pF Typ. 1.2pF  0.5pF
頻率老化 f_age ±3 ×10-6 / year Max. ±5 ×10-6 / year Max. +25°C,
第一年




1.芯片清洗:"MC-306 32.7680K-E0:PURE SN",
    目的再清除芯片表面因硏磨殘流的污物、油物,以保證鍍銀(金)層附著牢固良好.
2.蒸鍍(被銀):
    用真空鍍膜原理在潔凈的石英芯片上蒸鍍薄銀(金)層,形成引出電極,并使其頻率達到一定范圍.
3.上架點膠:
    將鍍上銀(金)電極的芯片裝在基座上,點上導電膠,并高溫固化,芯片經過鍍金Pad (DIP型:支架或彈簧)即可引出電信號.
4.微調:
    使用真空鍍膜原理,將銀(金)鍍在芯片表面的銀(金)電極上,達到微調晶體諧振器的頻率達到規定要求.(插腳類產品產品較常使用)
    使用Ar離子轟擊芯片表面的金(銀)電極,將多余的金(銀)原子蝕刻下來,達到微調晶體諧振器的頻率達到規定要求.(較適合小型化SMD產品使用)

    "MC-306 32.7680K-E0:PURE SN", 精工愛普生株式會(huì )社通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環?;顒?dòng),把降低 環境負荷作為一種顧客價值提供給顧客.
     創(chuàng )造并提供專研了“省、小、精”的水晶元器件及其關聯產品;并且構筑和革新既可以降低 環境負荷又可以提高生產性的生產流程的活動.
     不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基 準,通過持續性的展開環?;顒?dòng)來預防污染.
     在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環?;顒?dòng)的水平.
