    TFLD6C-024.0M|低抖動石英晶體|6G無線網絡晶振

  • 編號：65522845
  • 頻率：24MHz
  • 尺寸：9×14mm
  • RoHS
  • RoHS2
Connor-Winfield晶振,TFLD6C貼片晶振,TFLD6C-024.0M晶振,TCXO晶振,進口有源晶振,低抖動石英晶體,頻率24MHz,電壓3.3V,工作溫度-40~85°C,頻率穩定性25ppb,無鉛環保晶振,低老化晶振,6G無線網絡晶振,電信交換機晶振,顯卡...


TFLD6C-024.0M|低抖動石英晶體|6G無線網絡晶振,Connor-Winfield晶振,TFLD6C貼片晶振,TFLD6C-024.0M晶振,TCXO晶振,進口有源晶振,低抖動石英晶體,頻率24MHz,電壓3.3V,工作溫度-40~85°C,頻率穩定性25ppb,無鉛環保晶振,低老化晶振,6G無線網絡晶振,電信交換機晶振,顯卡晶振,測試與測量設備晶振,光收發器晶振.

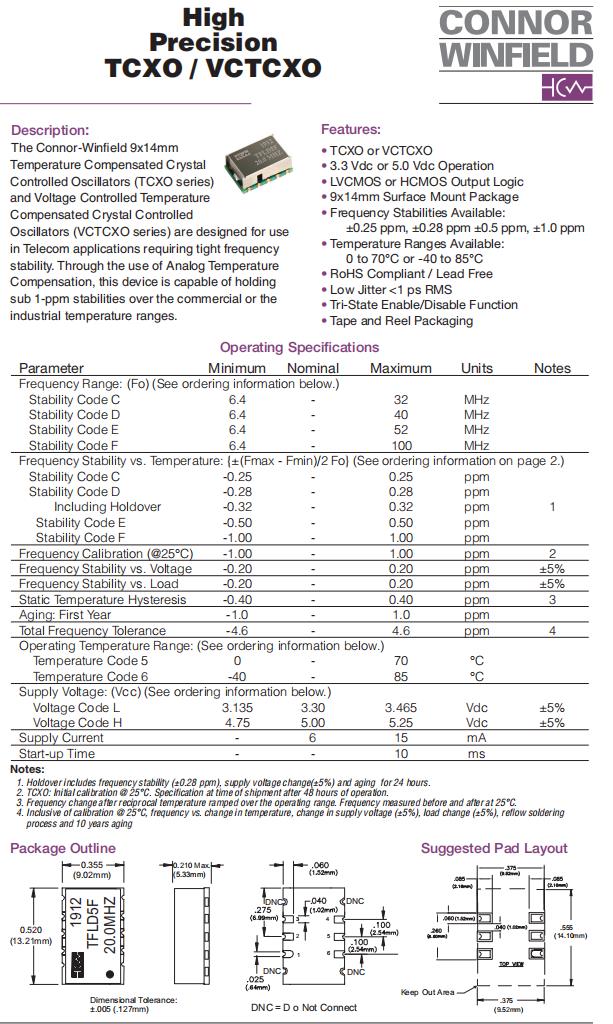

TFLD6C-024.0M|低抖動石英晶體|6G無線網絡晶振特點：
•TCXO或VCTCXO
•3.3伏直流電或5.0伏直流電運行
•LVCMOS或HCMOS輸出邏輯
•9x 14mm表貼封裝
•可用的頻率穩定性: 0.25 ppm、0.28 ppm、0.5 ppm、1.0 ppm
•可用的溫度范圍: 0至70攝氏度或-40至85攝氏度
•符合RoHS標準/無鉛
•低抖動< 1 ps RMS
•三態啟用/禁用功能
•膠帶和卷軸包裝
TFLD6C-024.0M|低抖動石英晶體|6G無線網絡晶振參數表
項目 規格說明
額定頻率 24MHz
頻率公差 @ 25ºC ±25 ppb
頻率穩定性
±1 ppm
電源電壓變化(Vcc±5%) ±20 ppb
負載系數(±5%） ±20 ppb
老化 ±1 ppm
電源電壓(Vcc) 3.3V
電源電流(Icc) 15mA Max
周期抖動 3ps rms Max
積分相位抖動(帶寬=12 Khz至20 MHz) 1ps rms Max
20MHz時的SSB相位噪聲：
@ 1Hz offset
@ 10Hz offset
@ 100Hz offset
@ 1KHz offset
@ 10KHz offset
@ 100KHz offset
-70dBc/Hz
-100dBc/Hz
-122dBc/Hz
-145dBc/Hz
-150dBc/Hz
-152dBc/Hz
輸出負載電阻 10K Ohm
工作溫度 -40~+85°C
負載 15pF
啟動時間 10ms max.
50% Vcc時的占空比 45%min
55%max
上升/下降時間10%至90% 8ns max

電壓（高）（VOh）
（低）（VOl）

 90%Vcc  Vdc  Min
 10%Vcc  Vdc max
儲存溫度
-55~85°C

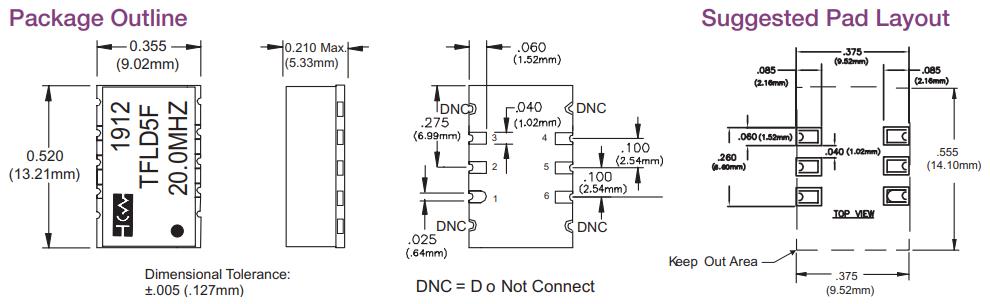

TFLD6C-024.0M|低抖動石英晶體|6G無線網絡晶振尺寸圖
原廠編碼 生產廠家 型號 頻率 頻率穩定度 頻率偏差 負載電容 ESR電阻 工作溫度
CS-018-114.285M Connor-Winfield CS-018 114.285MHz ±100ppm ±100ppm 18pF 80 Ohm -40°C ~ 85°C
CS-018-114.285M Connor-Winfield CS-018 114.285MHz ±100ppm ±100ppm 18pF 80 Ohm -40°C ~ 85°C
CS-018-114.285M Connor-Winfield CS-018 114.285MHz ±100ppm ±100ppm 18pF 80 Ohm -40°C ~ 85°C
CS-023-114.285M Connor-Winfield CS-023 114.285MHz ±20ppm ±20ppm 18pF 80 Ohm -40°C ~ 85°C
CS-023-114.285M Connor-Winfield CS-023 114.285MHz ±20ppm ±20ppm 18pF 80 Ohm -40°C ~ 85°C
CS-023-114.285M Connor-Winfield CS-023 114.285MHz ±20ppm ±20ppm 18pF 80 Ohm -40°C ~ 85°C
XL-1C-010.0M Connor-Winfield XL-1C 10MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-010.0M Connor-Winfield XL-1C 10MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-010.0M Connor-Winfield XL-1C 10MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-012.0M Connor-Winfield XL-1C 12MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-012.0M Connor-Winfield XL-1C 12MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-012.0M Connor-Winfield XL-1C 12MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-020.0M Connor-Winfield XL-1C 20MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-020.0M Connor-Winfield XL-1C 20MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-020.0M Connor-Winfield XL-1C 20MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-016.0M Connor-Winfield XL-1C 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-016.0M Connor-Winfield XL-1C 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-016.0M Connor-Winfield XL-1C 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-012.0M Connor-Winfield XM-1 12MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-012.0M Connor-Winfield XM-1 12MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-012.0M Connor-Winfield XM-1 12MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-016.0M Connor-Winfield XM-1 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-016.0M Connor-Winfield XM-1 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-016.0M Connor-Winfield XM-1 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-010.0M Connor-Winfield XM-1 10MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-010.0M Connor-Winfield XM-1 10MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-010.0M Connor-Winfield XM-1 10MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
CS-034-040.0M Connor-Winfield CS-034 40MHz ±50ppm ±30ppm 10pF 25 Ohm -40°C ~ 85°C
CS-034-040.0M Connor-Winfield CS-034 40MHz ±50ppm ±30ppm 10pF 25 Ohm -40°C ~ 85°C
CS-034-040.0M Connor-Winfield CS-034 40MHz ±50ppm ±30ppm 10pF 25 Ohm -40°C ~ 85°C
CS-043-048.0M Connor-Winfield CS-043 48MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-043-048.0M Connor-Winfield CS-043 48MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-043-048.0M Connor-Winfield CS-043 48MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-044-054.0M Connor-Winfield CS-044 54MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-044-054.0M Connor-Winfield CS-044 54MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-044-054.0M Connor-Winfield CS-044 54MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
XL-1C-018.432M Connor-Winfield XL-1C 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-018.432M Connor-Winfield XL-1C 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-018.432M Connor-Winfield XL-1C 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-018.432M Connor-Winfield XM-1 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-018.432M Connor-Winfield XM-1 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-018.432M Connor-Winfield XM-1 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
CS-018-114.285MHZ Connor-Winfield CS-018 114.285MHz ±100ppm ±100ppm 18pF 80 Ohm -40°C ~ 85°C
