首頁歐美晶振ACT晶振,9353晶振,高質量有源振蕩器

    ACT晶振,9353晶振,高質量有源振蕩器

  • 編號：84450015
  • 頻率：1~156.25MHz

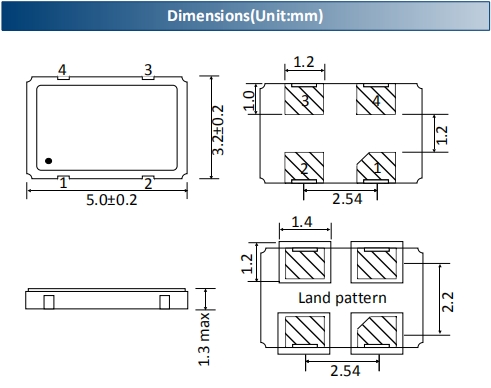

  • 尺寸：5.0*3.2*1.3mm
  • RoHS
  • RoHS2
5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕...

　   ACT晶振,9353晶振,高質量有源振蕩器.智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
　  貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.
.
       全球分銷網絡作為discoverIE Group plc的一部分,通過我們的獨立分銷合作伙伴,ACT有源晶振可以在全球范圍內支持您的頻率控制要求.我們與Esterline Research and Design（Esterline）合作,提供具有獨特性能的定制振蕩器,適用于最苛刻的應用.通過使用Esterline的專有技術,我們?yōu)槭袌錾献罡咝阅艿腡CXO和OCXO提供全面的設計支持.

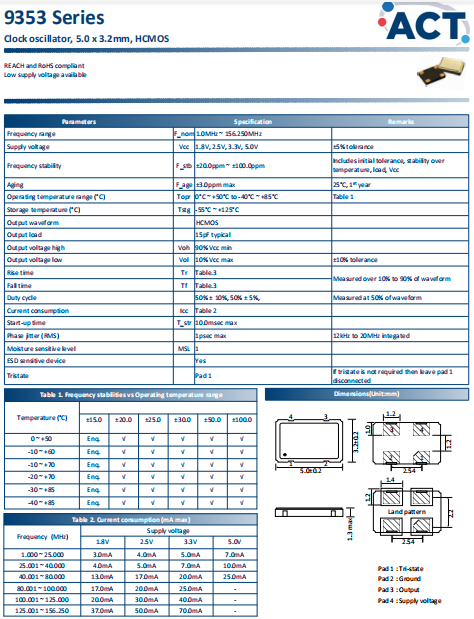

型號 符號 9353
輸出方式 - HCMOS
輸出頻率范圍 fo 1~156.25MHz
電源電壓 VCC +1.8V~+5.0V
頻率公差
（含常溫偏差）		 f_tol ±20ppm~±100ppm
保存溫度范圍 T_stg -55℃~+125℃
運行溫度范圍 T_use 0℃~+50℃
-40℃~+85℃
消耗電流 ICC 45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"） I_std 10μA max.
輸出負載 Load-R 15pF
波形對稱 SYM 45~55% [at outputs cross point]
上升時間 下降時間 tr, tf 0.5ns max. [20~80% Output, OutputN]
     耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害石英晶體振蕩器.如需在+150°C以上焊接晶體產品,建議使用SMD晶體.在下列回流條件下,對晶體產品甚至5032振蕩器使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
     抗沖擊
貼片晶振可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.
     靜電
過高的靜電可能會損壞石英晶體振蕩器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
     使用環境(溫度和濕度)
請在規定的溫度范圍內使用5032晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.
     輻射
暴露于輻射環境會導致石英晶體性能受到損害,因此應避免照射.
     鹵化合物
請勿在鹵素氣體環境下使用低功耗晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
       ACT集團將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
      ACT晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.ACT晶振集團將確保其有源晶振產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動. 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.
      消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.
      對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.
