首頁歐美晶振Geyer晶振,KXO-86晶振,VC-TCXO晶振

    Geyer晶振,KXO-86晶振,VC-TCXO晶振

  • 編號：44187493
  • 頻率：13~40MHz

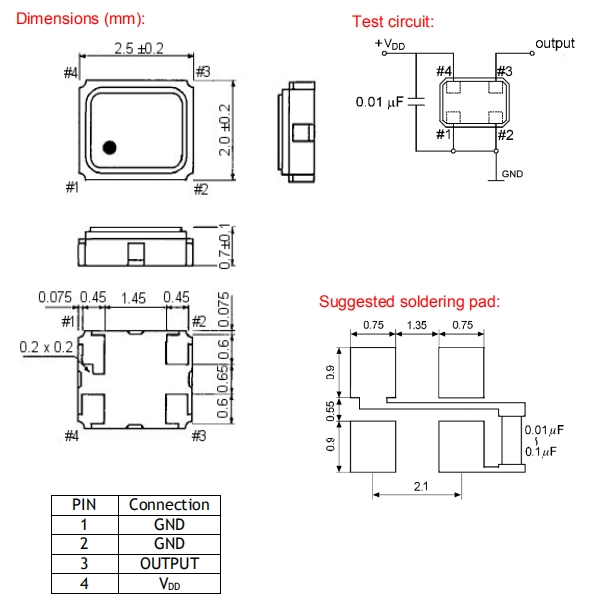

  • 尺寸：2.5*2.0*0.7mm
  • RoHS
  • RoHS2
有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 μA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無...

　   Geyer晶振,KXO-86晶振,VC-TCXO晶振.2520mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
　  石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英SMD晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.
        幾十年來,GEYER ELECTRONIC一直是進口晶振頻率產品,石英晶體振蕩器和陶瓷諧振器的領先制造商之一.另外,我們還生產品牌電池,蓄電池（可充電電池）和負載技術.最高的質量,創造力和安全性是我們創新解決方案的特點.

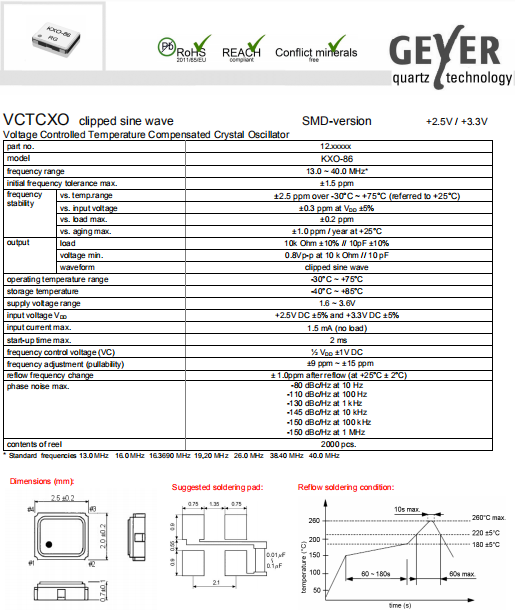

型號 符號 KXO-86
輸出方式 - Clipped Sine wave
輸出頻率范圍 fo 13~40MHz
電源電壓 VCC +1.6V~+3.6V
頻率公差
（含常溫偏差）		 f_tol ±2.5ppm
保存溫度范圍 T_stg -40℃~+85℃
運行溫度范圍 T_use -30℃+75℃
消耗電流 ICC 45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"） I_std 10μA max.
輸出負載 Load-R 10pF
波形對稱 SYM 45~55% [at outputs cross point]
上升時間 下降時間 tr, tf 0.5ns max. [20~80% Output, OutputN]
    撞擊
雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性,但如果掉到地板上或者受到過度的撞擊,以防萬一還是要檢查特性后再使用.
    清洗
關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英2520貼片晶振產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.
    裝載
SMD產品
SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響.在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到有源晶振產品的特性以及軟焊.基于超聲波焊接的貼裝以及加工會使得貼片晶體產品(諧振器、TCXO振蕩器、壓控晶振,濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.
    引線類型產品
當引線彎折、成型以及貼裝到印制電路板時,請注意避免對基座玻璃部分施加壓力.否則有可能導致玻璃出現裂痕,從而引起性能劣化.
    保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化.請?jiān)跊]有直射陽光,不發生結露的場所保管.
     GEYER晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的.
     GEYER晶振集團將確保其產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環?；顒?dòng).在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.
     過去GEYER晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進.GEYER晶振集團將:不論何時何地在生產壓控晶振的同時盡可能的進行源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.
     GEYER晶振集團將有效率的使用自然資源和能源生產低功耗晶振,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
