首頁歐美晶振suntsu晶振,SXO21C晶振,CMOS輸出振蕩器

    suntsu晶振,SXO21C晶振,CMOS輸出振蕩器

  • 編號：5780110
  • 頻率：1~60MHz
  • 尺寸：2.0*1.6*0.8mm
  • RoHS
  • RoHS2
貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領...

　   suntsu晶振,SXO21C晶振,CMOS輸出振蕩器.普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
　  石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把進口晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶振目前主要使用的有AT切、BT切.其它切型還有CT、DT、GT、NT等.
.
        2003年,我們通過了Det Norske Veritas的ISO 9001:2000美國國家標準認證,并很快獲得了財富100強客戶及其合同制造商的重要合同,這些合同幫助我們實現了增長.在接下來的三年中,我們的產品線迅速增長.我們從專注于超小型晶體和TCXO開始,到提供各種低噪聲振蕩器和VCXO.2007年,我們進一步擴展了我們的產品線,包括大量高穩定性/低噪聲SPXO有源晶振,以滿足基站和軍事通信設備應用等需要晶體的最高頻率穩定性的需求.

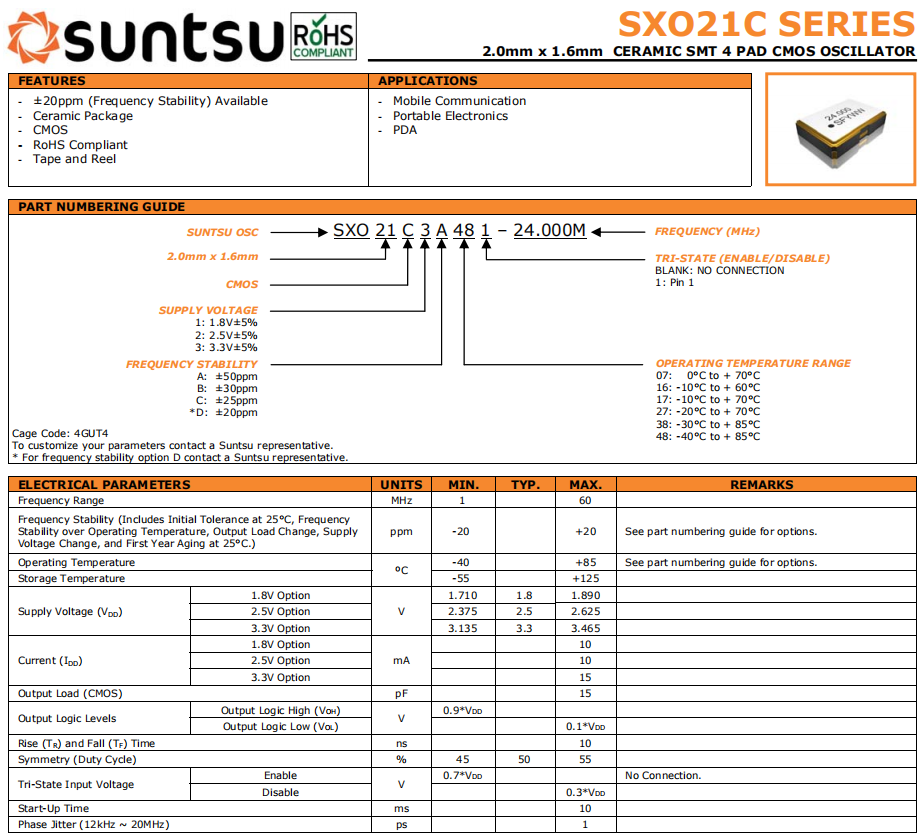

型號 符號 SXO21C
WC - CMOS
輸出頻率范圍 fo 1~60MHz
電源電壓 VCC +1.8V，+2.5V，+3.3V
頻率公差
（含常溫偏差）		 f_tol ±20ppm
保存溫度范圍 T_stg -55℃~+125℃
運行溫度范圍 T_use -40℃~+85℃
消耗電流 ICC 45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"） I_std 10μA max.
輸出負載 Load-R 15pF
波形對稱 SYM 45~55% [at outputs cross point]
上升時間 下降時間 tr, tf 0.5ns max. [20~80% Output, OutputN]
     電源線路
電源的線路阻抗應盡可能低.
     輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方(在20mm范圍之間).
     未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
     熱影響
重復的溫度巨大變化可能會降低受損害的有源環保晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
     安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
     通電
不建議從中間電位和/或極快速通電,否則會導致智能手環晶振無法產生振蕩和/或非正常工作.
     裝載SMD產品
SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響.在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊.基于超聲波焊接的貼裝以及加工會使得貼片晶體產品(諧振器、低相位抖動晶振、振蕩器、濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.
      美國SUNTSU晶振將:通過適當控制環境影響的物質,減少能源的使用,以達到節約能源和節約資源的目的.有效利用資源,防止環境污染,減少和妥善處理廢物,包括再利用和再循環.
      通過開展節能活動和減少二氧化碳排放防止全球變暖.避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產.遵守有關環境保護的法律、標準、協議和任何公司承諾的其他要求.
      根據環境方針制定環境目標和目標,同時促進這些活動,并定期檢討環境管理體系的持續改進.在我們的環境政策中教育所有員工和為我們的團隊工作的人,通過教育和提高意識來提高他們的環保意識.確保公眾環境保護活動的信息公開.
      美國SUNTSU晶振遵守法規和監管要求,從事環保產品的開發.環境政策,在其業務活動的所有領域,從開發、生產和銷售的壓電石英晶體元器件、壓電石英晶體、OSC振蕩器、壓電陶瓷諧振器,集團業務政策促進普遍信任的環境管理活動.
      SUNTSU晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的.
