    西鐵城晶振,貼片晶振,CM250C晶振,壓電石英晶體,CM250C60000AZFT

  • 編號：59452278
  • 頻率：30KHZ~100KHZ

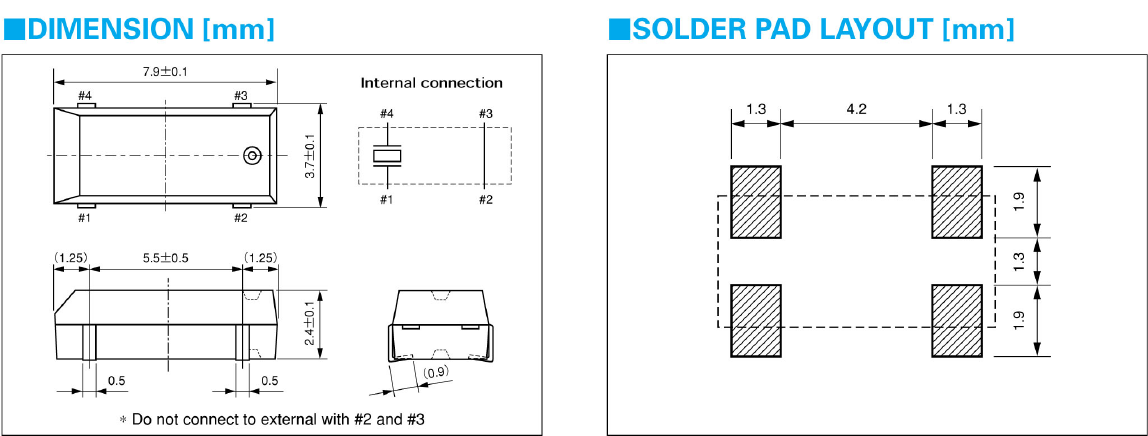

  • 尺寸：7.9*3.7*2.4mm
  • RoHS
  • RoHS2
SMD陶瓷面貼片晶振,"CM250C60000AZFT"表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5...


    西鐵城晶振,貼片晶振,CM250C晶振,壓電石英晶體."CM250C60000AZFT",貼片石英晶體諧振器,又簡稱為排帶包裝,這是這產品采用排帶盤式包裝,使產品在焊接時能采用SMT自動貼片機高速的焊接,大大節約人工,提高工作效率.32.768KHz千赫子時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.
    貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

西鐵城晶振 單位 CM250C晶振 石英晶振基本條件
標準頻率 f_nom 30KHZ~100KHZ 標準頻率
儲存溫度 T_stg -40°C ～ +125°C 裸存
工作溫度 T_use -40°C ～ +85°C 標準溫度
激勵功率 DL 200μW Max. 推薦:1μW ～ 100μW
頻率公差 f_— l ±30 × 10-6 (標準), +25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息, http://tqlwapf.cn/
頻率溫度特征 f_tem ±30 × 10-6/-20°C ～ +70°C 超出標準的規格請聯系我們.
負載電容 CL 12.5PF 不同負載要求,請聯系我們.
串聯電阻(ESR) R1 如下表所示 -40°C —  +85°C, DL = 100μW
頻率老化 f_age ±3× 10-6 / year Max. +25°C,第一年



機械振動的影響
   "CM250C60000AZFT",當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管石英晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
    (1)理想情況下，機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
    (2)在設計時請參考相應的推薦封裝。
    (3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
    (4)請按JIS標準(JIS Z 3282, Pb含量1000ppm, 0.1wt%或更少)來使用無鉛焊料。西鐵城晶振,貼片晶振,CM250C晶振,壓電石英晶體
存儲事項
    (1)在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
    正常溫度和濕度：
    溫度：+15°C 至 +35°C，濕度25%RH至85%RH（請參閱“測試點JISC 60068-1/IEC 60068-1的標準條件”章節內容）。
    (2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。


    日本株式會社西鐵城晶振品牌【CITIZEN】，該品牌創立時間在1918年，早期主要研發與生產時計產品，在1959年西鐵城成功研發出防水，防振的手表，從此轟動世界成為了個性時尚品牌.在1975年西鐵城會社成立了西鐵城株式會社水晶事業部，從此研發音叉型壓電石英水晶振動子.西鐵城于2001年7月在梧州投資成立領冠電子(梧州)有限公司,注冊資本3000萬元港幣,主要生產石英晶體諧振器、"CM250C60000AZFT",手表、液晶反光塊及其它新型電子元器件,當年12月投產,2002年出口額為1000多萬美元。西鐵城晶振,貼片晶振,CM250C晶振,壓電石英晶體


    西鐵城晶振制作所基于高尚的企業道德,遵循其經營理念,以繼續成為受社會信賴的公司為目標,承諾遵守法律和法規,實施高度透明的管理、尊重人權、維護健康與安全、為社會發展和環境保護做出貢獻.
    2010年3月完成了對日本西鐵城晶振在國內全部事業所和海外全部石英晶振,8038貼片晶振,"CM250C60000AZFT",石英晶體諧振器,西鐵城石英振蕩子生產據點的環保管理系統整合.
    通過所構建的國際化環保管理系統,進一步強化了西鐵城晶振集團的管制,能夠推進更加有效且具有更高實效性的環保活動.而且,以往我們都以各事業所為單位進行PDCA循環,從2012年起,我們把多家事業所作為一個管理單位,不斷推動著PDCA循環的衛星化.
    截止到2006年度,西鐵城晶振在國內外的所有32.768K陶瓷面石英晶體生產據點以及國內的非生產據點——西鐵城制作所總公司、東京分公司、營業所,均取得了ISO14001認證.此后,西鐵城石英晶振努力開展體系整合,并于2007年3月在國內集團的34個據點完成了向ISO14001多站認證的轉變.
