首頁進口晶振NDK晶振4MHz/X1G0041710009/SPXO/2520/±50ppm/SG-210STF

    4MHz/X1G0041710009/SPXO/2520/±50ppm/SG-210STF

  • 編號：19307280
  • 頻率：1MHZ~75MHz
  • 尺寸：2.5x2.0mm
  • RoHS
  • RoHS2
4MHz/X1G0041710009/SPXO/2520/50ppm/SG-210STF，日本進口EPSON愛普生晶振SG-210STF系列，產品型號：SG-210STF4.000000MHzL，編碼X1G0041710009，是一款小體積尺寸2.0x2.5mm表面貼裝，四腳貼片晶振，CMOS輸出的簡單封...


4MHz/X1G0041710009/SPXO/2520/±50ppm/SG-210STF，日本進口EPSON愛普生晶振SG-210STF系列，產品型號：SG-210STF 4.000000MHz L ，編碼X1G0041710009，北美編碼：SG-210STF4.0000ML3，是一款小體積尺寸2.0x2.5mm表面貼裝，四腳貼片晶振，CMOS輸出的簡單封裝晶體振蕩器(SPXO)系列，有源晶振，石英晶體振蕩器，SMD晶振這些SPXO具有低電流消耗、1.6V至3.63V的寬工作電壓和寬工作范圍，溫度范圍從-40℃至85℃，此外，最高工作溫度可達105℃，頻率穩定度：±50ppm。該產品具有超小型，輕薄型，耐熱及耐環境特點。SPXO非常適合物聯網、可穿戴設備，數據中心，醫療、工業自動化等各種應用。

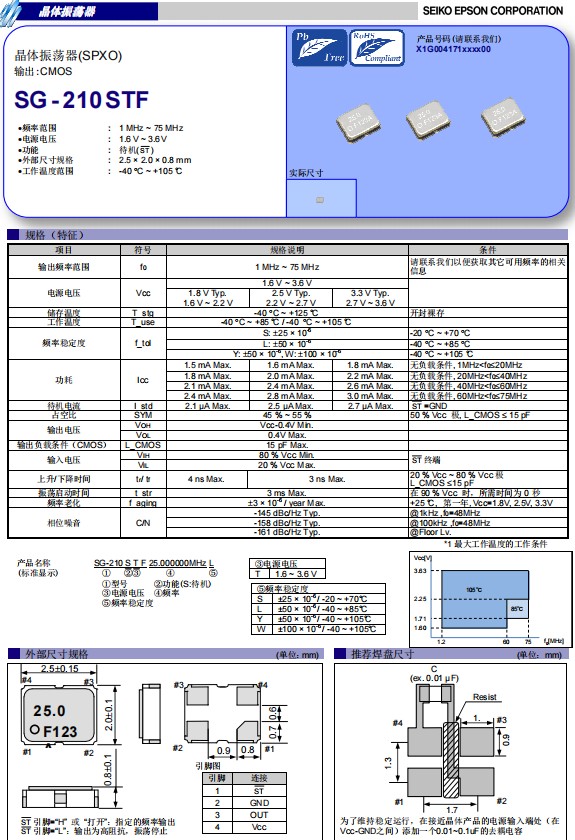

4MHz/X1G0041710009/SPXO/2520/±50ppm/SG-210STF，參數圖
項目 符號 規格說明 條件
輸出
頻率范圍		 f0 1MHz to 75MHz 請聯系我們以便獲取其它可用頻率的相關信息。

http://konuaer.com
電源電壓 VCC 1.60 V to 3.60 V 1 MHz ≦ f0 ≦ 60 MHz
1.71 V to 3.60 V 60 MHz < f0 ≦ 75 MHz,
T_use = +85°C Max.
2.20 V to 3.60 V 60 MHz < f0 ≦ 75 MHz,
T_use = +105°C Max.
1.8V Typ.
1.6V to 2.2V		 2.5V Typ.
2.2V to 2.7V		 3.3V Typ.
2.7V to 3.6V		 ※1請參閱
儲存溫度 T_stg -40°C to +125°C 裸存
工作溫度 T_use -40°C to +85°C / -40°C to +105°C ※1請參閱
頻率穩定度 f_tol S: ±25 × 10-6 -20°C to +70°C
L: ±50 × 10-6 -40°C to +85°C
Y: ±50 × 10-6, W: ±100 × 10-6 -40°C to +105°C
功耗 ICC 1.5mA Max. 1.6mA Max. 1.8mA Max. 無負載條件, 1MHz ≦ f0 ≦ 20MHz
1.8mA Max. 2.0mA Max. 2.2mA Max. 無負載條件, 20MHz < f0 ≦ 40MHz
2.1mA Max. 2.4mA Max. 2.6mA Max. 無負載條件, 40MHz < f0 ≦ 60MHz
2.4mA Max. 2.8mA Max. 3.0mA Max. 無負載條件, 60MHz < f0 ≦ 75MHz
待機電流 I_std 2.1μA Max. 2.5μA Max. 2.7μA Max. ST
占空比 SYM 45% to 55% 50% VCC 級,
L_CMOS ≦ 15pF
輸出電壓 VOH 90% VCC Min.
VOL 10% VCC Max.
輸出
負載條件
(CMOS)		 L_CMOS 15pF Max.
輸入電壓 VIH 80% VCC Min. ST
VIL 20% VCC Max.
上升/
下降時間		 tr / tf 3.5 ns Max. 3 ns Max. 20% VCC to 80% VCC 極
L_CMOS ≦ 15pF
振蕩啟動
時間		 t_str 3ms Max. 在90% VCC 時，所需時間為0 秒
頻率老化 f_aging ±3 × 10-6/ year Max. +25°C,第一年,
VCC=1.8V,2.5V,3.3V
SSB
相位噪音		 C/N -145dBc/Hz Typ. @1kHz ,f0=48MHz
-158dBc/Hz Typ. @100kHz ,f0=48MHz
-161dBc/Hz Typ. @Floor Lv.

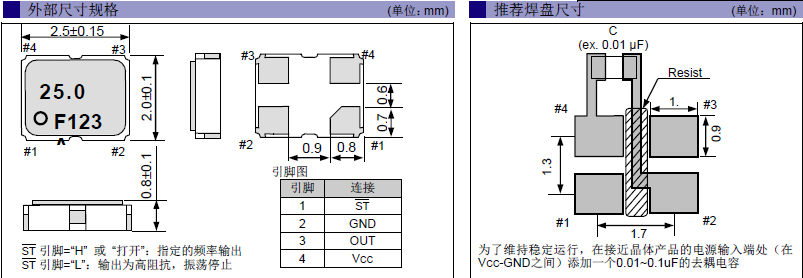

4MHz/X1G0041710009/SPXO/2520/±50ppm/SG-210STF，尺寸圖


[Model : SG-210STF]
Product name SG-210 S T F 25.000000MHz Y
(Standard form) ①     ②③          ④               ⑤
①型號
②功能(S:待機)
③電源電壓    T: 1.6V to 3.6V Typ.
④頻率
⑤頻率穩定度
S:±25 × 10-6 / -20 °C to +70 °C
L:±50 × 10-6 / -40 °C to +85 °C
Y:±50 × 10-6 / -40 °C to +105 °C
W:±100 × 10-6 / -40 °C to +105 °C

石英晶體振蕩器 型號 頻率 尺寸 輸出方式 電源電壓
X1G0041710002 SG-210STF 33.300000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710005 SG-210STF 1.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710006 SG-210STF 1.843200 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710007 SG-210STF 2.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710008 SG-210STF 3.686400 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710009 SG-210STF 4.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710010 SG-210STF 4.096000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710011 SG-210STF 5.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710012 SG-210STF 6.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710013 SG-210STF 6.144000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710014 SG-210STF 7.372800 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710015 SG-210STF 8.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710016 SG-210STF 10.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710017 SG-210STF 11.289600 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710018 SG-210STF 12.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710019 SG-210STF 12.288000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710020 SG-210STF 12.500000 MHz 2.50 x 2.00 x 0.90 mm 貼片晶振 1.600 to 3.600 V
X1G0041710021 SG-210STF 13.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710022 SG-210STF 13.500000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710023 SG-210STF 13.560000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710024 SG-210STF 14.318180 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710025 SG-210STF 14.745600 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710026 SG-210STF 15.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710027 SG-210STF 16.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710028 SG-210STF 19.200000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710029 SG-210STF 20.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710030 SG-210STF 22.579200 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710031 SG-210STF 24.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710032 SG-210STF 24.576000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710033 SG-210STF 25.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710034 SG-210STF 26.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710035 SG-210STF 27.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710036 SG-210STF 27.120000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710037 SG-210STF 28.636360 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710038 SG-210STF 29.491200 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710039 SG-210STF 30.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
X1G0041710040 SG-210STF 32.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 3.600 V
