業界資深人士教你如何區分差分#貼片晶振#

來源：http://tqlwapf.cn 作者：晶振帝國 2016年08月16
     此文章出自康華爾電子公司編輯，未經許可請勿復制轉載，特別聲明！
            精工愛普生公司為什么接二連三的推出差分晶振系列呢？由于現在科技網絡化的趨勢，高端網絡交換機，網絡路由器，網絡數字分頻器，光纖交換機等應用需求加大，現市場生產較高端晶振的企業，都慢慢的開發差分晶振系列，差分晶振對于很多人來說相對陌生，甚至分不清楚跟普通有源晶振的區別在那。還是什么叫差分#貼片晶振#精工愛普生公司為什么會一系列的推出差分#貼片晶振#呢？差分#貼片晶振#與普通的【貼片晶振】兩者有何區別呢？差分與不差分之間存在哪些差距呢？以下我們來了解一些有哪些尺寸能生產差分#貼片晶振#的。

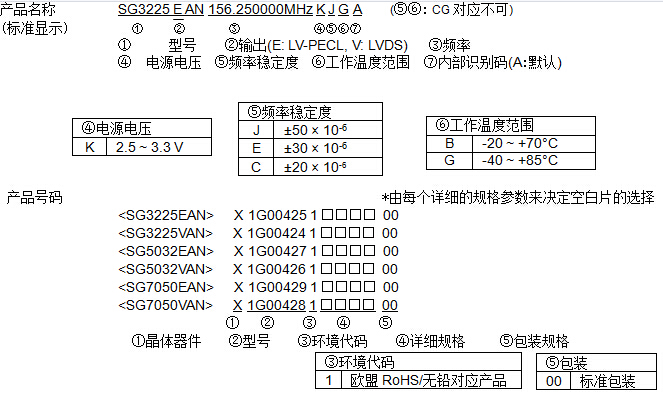

SG3225HBN愛普生差分#貼片晶振#3225mm,HCSL低功耗輸出,低電流愛普生晶振100 MHz-200MHz, 3.3V電壓
SG3225EAN愛普生差分#貼片晶振#3225mm, LV-PECL(EAN) 低電平,低功耗,低電流電壓可達到1V, 2.5V-3.3V電壓
SG3225VAN愛普生差分#貼片晶振#3225mm,LV- LVDS(VAN) 低電平,低功耗,低電流電壓可達到1V, 高精度達±20PPM
SG5032EAN愛普生差分#貼片晶振#5032mm, LV-PECL(EAN) 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
SG5032VAN愛普生差分#貼片晶振#5032mm, LV- LVDS(VAN) 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
SG7050EAN愛普生差分#貼片晶振#7050mm, LV-PECL(EAN) 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
SG7050VAN愛普生差分#貼片晶振#7050mm, LV- LVDS(VAN) 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
XG5032HAN愛普生差分#貼片晶振#5032mm, HCSL 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
EG-2121CB愛普生差分#貼片晶振#5032mm, LV-PECL-LVDS 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
EG-2102CB愛普生差分#貼片晶振#5032mm, LV-PECL-LVDS 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
EG-2123CB愛普生差分#貼片晶振#5032mm, LV-PECL-LVDS 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
EG-2103CB愛普生差分#貼片晶振#5032mm, LV-PECL-LVDS 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
XG-2121CA愛普生差分#貼片晶振#7050mm, LV-PECL-LVDS 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
XG-2102CA愛普生差分#貼片晶振#7050mm, LV-PECL-LVDS 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
XG-2123CA愛普生差分#貼片晶振#7050mm, LV-PECL-LVDS 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
XG-2103CA愛普生差分#貼片晶振#7050mm, LV-PECL-LVDS 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
EG-2121CA愛普生差分#貼片晶振#7050mm, LV-PECL-LVDS-HCSL 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
EG-2102CA愛普生差分#貼片晶振#7050mm, LV-PECL-LVDS-HCSL 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
EG-2101CA愛普生差分#貼片晶振#7050mm, LV-PECL 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V愛普生晶振
EG-4121CA愛普生差分#貼片晶振#7050mm, LV-PECL-LVDS-HCSL 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
EG-4101CA愛普生差分#貼片晶振#7050mm, LV-PECL-LVDS-HCSL 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V
EA-2102CB愛普生差分#貼片晶振#5032mm, LV-PECL 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V愛普生晶振
SG-770SCD愛普生差分#貼片晶振#7050mm, LV-PECL 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V愛普生晶振
SG-770SDD愛普生差分#貼片晶振#7050mm, LV-PECL 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V愛普生晶振
SG7050EBN愛普生差分#貼片晶振#7050mm, LV-PECL 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V愛普生晶振
SG-771PCD愛普生差分#貼片晶振#7050mm, LV-PECL 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V愛普生晶振

      其實精工愛普生差分晶振那一個常用尺寸都能做到差分的要求，差分大致含義也就是要求輸出電壓小，功耗低，有些要求無窮大，相位衰減相對低等要求稱之為差分。
      精工愛普生差分“貼片晶振”的區分跟普通精工愛普生貼片石英晶振相比較下還有一個特別點，那就是差分“貼片晶振”的頻率相對都比較高，比如從50MHz起可以做到700MHz，特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值，簡稱為“低抖動振蕩器”電源電壓做到2.5V-3.3V之間，工作溫度，以及儲存溫度非常款，客戶實驗證明工作溫度可以到達低溫-50度高溫到100度，頻率穩定度在±20PPM值，輸出電壓低抖動晶振能達到1V，起振時間為0秒，隨機抖動性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖動能從0.3ps Max-1ps Max。


通過使用PLL技術和AT晶體單元來實現寬的頻率范圍
頻率范圍
73.5 MHz to 700 MHz
電源電壓
2.5V / 3.3V
功能
Output enable (OE)
                                                   輸出
                                                   LV-PECL or LVDS
         精工愛普生公司為什么在不斷的推出差分#貼片晶振#？這次精工愛普生公司發布最新消息，差分石英晶體振蕩器“SG7050EBN”推出市場，并開始提供樣品。 此款型號基頻振蕩，以低抖動低相位抖動等特點，頻率可以從50M起到700M之間任意定制。實現了高頻高精度等要求，能夠滿足目前市場上高端的網絡路由器，網絡交換機時鐘線路要求。
隨著近年各種網絡通信的大容量化及高速化的不斷進展，顧客越來越需要能夠在構建各種系統時更加保證可靠性能的參考時鐘。網絡設備對高標準參考時鐘的需求尤其突出，要求做為系統性能重要參數的相位抖動具備低抖動特征。 為此，愛普生自行開發了能以50MHz-700MHz以上基波起振的高頻基波模式差分#貼片晶振#單元※5，將其與低噪音設計的振蕩IC相組合，實現了具有65fs Typ.低相位抖動特征的LV-PECL差分輸出石英晶體振蕩器。
精工愛普生還預定逐步推出應對HCSL、LVDS差分輸出的商品，充實產品線，以回應網絡設備對多種輸出形式的需求。而且，我們亦準備了外形尺寸有3225mm,5032mm,7050mm）多種規格尺寸供客戶設計選擇。

差分貼片晶振頻率范圍
53.125MHz ~ 500MHz
電源電壓
2.5V
輸出
微分 LV-PECL 或 LVDS 或 HCSL
功能
使能 (OE)
外部尺寸規格
7.0 × 5.0 × 1.2mm
SAW單元極低的抖動振蕩器。

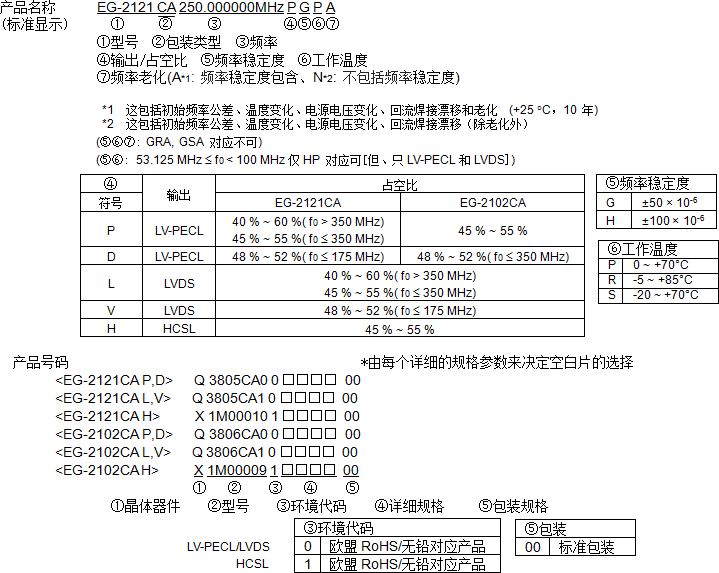

項目 符號 微分 LV-PECL 條件
輸出頻率范圍 f0 53.125MHz ~ 500MHz 請聯系我們以便獲取其它可用頻率的相關信息。
電源電壓 VCC 2.5V ±0.125V
儲存溫度 T_stg -40°C ~ +100°C 裸存
工作溫度 *1 T_use P:0°C ~ +70°C,
R:-5°C ~ +85°C,
S:-20°C ~ +70°C
頻率穩定度 *1 f_tol G: ± 50 × 10-6 ,H: ±100 × 10-6
功耗 ICC 80mA Max. OE=VCC,L_ECL=50Ω
輸出禁用電流 I_dis 20mA Max. OE=GND
占空比 SYM P:40% ~ 60%
(f0 > 350MHz)		 在輸出交叉點
P:45% ~ 55%
(f0 ≤ 350MHz)
D:48% ~ 52%
(f0 ≤ 175MHz)
輸出電壓 VOH 1.55V Typ. DC 特征
VCC-1.025V ~ VCC-0.88V
VOL 0.8V Typ.
VCC-1.81V ~ VCC-1.62V
輸出負載條件 (ECL) L_ECL 50Ω 終止于 VCC-2.0V
輸入電壓 VIH 70% VCC Min. OE 終端
VIL 30% VCC Max.
上升/下降時間 tr / tf 400ps Max. 20% ~ 80%(VOH-VOL)
振蕩啟動時間 t_str 10ms Max. 在電源電壓最低時，所需時間為0秒
相位抖動 tPJ 0.8ps Max. f0 < 100MHz 抵消頻率:
12kHz~20MHz
0.5ps Max. 100MHz ≤f0< 200MHz
0.3ps Max. 200MHz ≤f0
頻率老化 *2 f_aging ± 10 × 10-6 / year Max. +25°C,第一年,VCC=2.5V,3.3V
