首頁晶振官方博客 VG-4231CE壓控晶振Q3614CE00006200用于鎖相技術和頻率負反饋系統

VG-4231CE壓控晶振Q3614CE00006200用于鎖相技術和頻率負反饋系統

來源：http://tqlwapf.cn 作者：康華爾電子 2022年09月24
壓控晶體振蕩器定義：壓控晶振（VCXO）是通過紅外加控制電壓使振蕩效率可變或是可以調制的OscillatorCrystal。

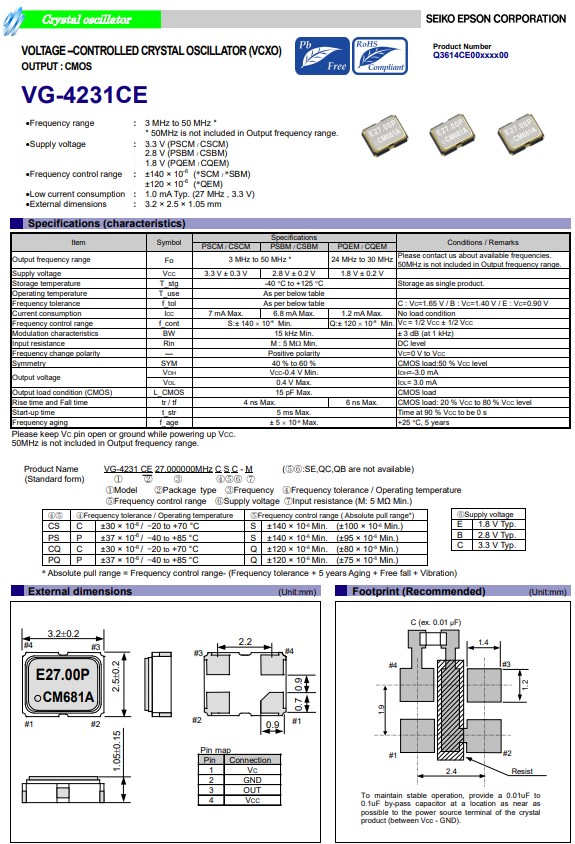

日本進口愛普生晶振VG-4231CE，是一款VCXO壓控晶體振蕩器，頻率范圍:3MHz至50MHz，50MHz不包括在輸出頻率范圍內，電源電壓:3.3V(PSCM/CSCM)，2.8V(PSBM/CSBM)，1.8V (PQEM/CQEM)，頻率控制范圍:140×10-6 (*SCM/*SBM)，120×10-6 (*QEM)，低功耗:1.0mA(典型值)。(27MHz，3.3V)，小體積晶振尺寸:3.2x2.5mm，有源晶振，四腳貼片晶振，支持CMOS輸出，無鉛/符合歐盟RoHS指令，標準參考重量26毫克，具有超小型，輕薄型，低功耗，低抖動，低電源電壓，低損耗，低耗能，低電平等特點，VCXO多用于鎖相技術、頻率負反饋系統和頻率調制，已成為通信機、移動電話、尋呼機、全球定位系統(GPS)等許多電子應用系統必不可少的關鍵部件。
VG-4231CE壓控晶振Q3614CE00006200用于鎖相技術和頻率負反饋系統,Q3614CE00009500,有源晶振

貼片晶振 型號 頻率 尺寸 輸出波
Q3614CE00000600 VG-4231CE 27.000000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00001100 VG-4231CE 27.000000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00001200 VG-4231CE 27.000000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00001300 VG-4231CE 24.576000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00002300 VG-4231CE 24.576000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00002400 VG-4231CE 16.384000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00002700 VG-4231CE 17.734475MHz 3.20x2.50x1.05mm CMOS
Q3614CE00002900 VG-4231CE 24.000000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00003100 VG-4231CE 36.000000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00004100 VG-4231CE 25.000000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00004300 VG-4231CE 32.768000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00004400 VG-4231CE 25.000000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00004600 VG-4231CE 12.288000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00006000 VG-4231CE 11.289600MHz 3.20x2.50x1.05mm CMOS
Q3614CE00006100 VG-4231CE 32.768000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00006200 VG-4231CE 24.000000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00006600 VG-4231CE 28.636360MHz 3.20x2.50x1.05mm CMOS
Q3614CE00007100 VG-4231CE 32.768000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00007200 VG-4231CE 12.288000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00008000 VG-4231CE 16.777216MHz 3.20x2.50x1.05mm CMOS
Q3614CE00008100 VG-4231CE 12.000000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00008200 VG-4231CE 24.000000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00008300 VG-4231CE 25.165800MHz 3.20x2.50x1.05mm CMOS
Q3614CE00009400 VG-4231CE 9.600000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00009500 VG-4231CE 32.000000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00009700 VG-4231CE 25.000000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00009800 VG-4231CE 13.560000MHz 3.20x2.50x1.05mm CMOS
Q3614CE00009900 VG-4231CE 12.000000MHz 3.20x2.50x1.05mm CMOS
VG-4231CE壓控晶振Q3614CE00006200用于鎖相技術和頻率負反饋系統,Q3614CE00009500,有源晶振
壓控晶振用石英晶體作頻率控制元件，其振蕩頻率在工作溫度內是穩定的。當我們對VCXO壓控晶振的進行調諧時，振蕩頻率會發生改變；但偏離標稱頻率的各個頻率值在工作溫度范圍內同樣是穩定的。必須注意，對于一個給定的頻率而言，頻率穩定度要求越高，要得到大范圍的牽引度就越困難。采用硅解決方案，不能獲得良好的頻率穩定度。這是因?yàn)楣璐嬖陬潉?dòng)噪聲和相位噪聲所致。VCXO壓控晶振的采用了SMD晶振，頻率異常穩定，是目前最好的頻率控制器件。
