首頁晶振官方博客 編碼X1E000021042116貼片諧振器具備出色的性能用于ISM波段收音機

編碼X1E000021042116貼片諧振器具備出色的性能用于ISM波段收音機

來源：http://tqlwapf.cn 作者：auss 2022年08月29
編碼X1E000021042116貼片諧振器具備出色的性能用于ISM波段收音機，伴隨著高科技帶來的進步，電子行業發生極大的變革，而晶振產品從最初的大體積到如今的小體積3225mm，2520mm，2016mm,1612mm等尺寸，并且能夠有效針對性解決用戶在晶體行業所遇到的問題，市場對于晶振產品的需求不斷遞增，一度出現缺貨的情況，為了解決晶振行業所遇到的問題，各大技術人員開會深入了解晶振的奧秘，對于晶振的檢測，通常僅能用示波器(需要通過電路板給予加電)或頻率計實現。萬用表或其它測試儀等是無法測量的。如果沒有條件或沒有辦法判斷其好壞時，那只能采用代換法了，這也是行之有效的。SMD晶振常見的故障有：(a)內部漏電;(b)內部開路;(c)變質頻偏;(d)與其相連的外圍電容漏電。從這些故障看，使用萬用表的高阻檔和測試儀的Ⅵ曲線功能應能檢查出(C),(D)項的故障，但這將取決于它的損壞程度。
SMD石英晶體器件選型時一般都要留出一些余量，以保證產品的可靠性。選用較高檔的器件可以進一步降低失效概率，帶來潛在的效益，這一點在比較產品價格的時候也要考慮到。要使振蕩器的“整體性能”趨于平衡、合理，這就需要權衡諸如穩定度、工作溫度范圍、晶體老化效應、相位噪聲、成本等多方面因素，這里的成本不僅僅包含器件的價格，而且包含產品全壽命的使用成本。
Product Number LxWxH 進口愛普生晶振型號 Frequency CL Value Freq.tol. @+25°C Freq.tol./Temp.range Temperature range
X1E000021037516 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 9 pF +/-10 ppm +/-18 ppm -40 to +85 °C
X1E000021037716 3.2 x 2.5 x 0.6mm TSX-3225 39.000000 MHz 8 pF +/-10 ppm +/-11 ppm -20 to +85 °C
X1E000021038416 3.2 x 2.5 x 0.6mm TSX-3225 27.000000 MHz 11 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021039416 3.2 x 2.5 x 0.6mm TSX-3225 37.800000 MHz 8.5 pF +/-10 ppm +/-20 ppm -40 to +85 °C
X1E000021040316 3.2 x 2.5 x 0.6mm TSX-3225 48.000000 MHz 16 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021040816 3.2 x 2.5 x 0.6mm TSX-3225 33.300000 MHz 9 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021041016 3.2 x 2.5 x 0.6mm TSX-3225 30.000000 MHz 7 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021041716 3.2 x 2.5 x 0.6mm TSX-3225 24.576000 MHz 9 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021041816 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 9 pF +/-10 ppm +/-18 ppm -40 to +85 °C
X1E000021042116 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 20 pF +/-10 ppm +/-18 ppm -40 to +85 °C
X1E000021042416 3.2 x 2.5 x 0.6mm TSX-3225 24.576000 MHz 8 pF +/-15 ppm +/-15 ppm -20 to +75 °C
X1E000021042516 3.2 x 2.5 x 0.6mm TSX-3225 32.000000 MHz 16 pF +/-10 ppm +/-16 ppm -40 to +85 °C
X1E000021042616 3.2 x 2.5 x 0.6mm TSX-3225 27.000000 MHz 12 pF +/-10 ppm +/-18 ppm -40 to +85 °C
X1E000021042716 3.2 x 2.5 x 0.6mm TSX-3225 24.576000 MHz 12 pF +/-10 ppm +/-18 ppm -40 to +85 °C
X1E000021043216 3.2 x 2.5 x 0.6mm TSX-3225 38.400000 MHz 9 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021043716 3.2 x 2.5 x 0.6mm TSX-3225 18.432000 MHz 16 pF +/-10 ppm +/-18 ppm -40 to +85 °C
X1E000021043816 3.2 x 2.5 x 0.6mm TSX-3225 30.000000 MHz 12 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021043916 3.2 x 2.5 x 0.6mm TSX-3225 48.000000 MHz 18 pF +/-20 ppm +/-20 ppm -40 to +85 °C
X1E000021044816 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 18 pF +/-10 ppm +/-10 ppm -20 to +85 °C
X1E000021046816 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 18 pF +/-10 ppm +/-15 ppm -20 to +70 °C
X1E000021046916 3.2 x 2.5 x 0.6mm TSX-3225 18.432000 MHz 12 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021047716 3.2 x 2.5 x 0.6mm TSX-3225 31.250000 MHz 9 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021048116 3.2 x 2.5 x 0.6mm TSX-3225 30.000000 MHz 12 pF +/-10 ppm +/-20 ppm -40 to +85 °C
編碼X1E000021042116貼片諧振器具備出色的性能用于ISM波段收音機，愛普生晶振公司本著誠信的核心價值觀開展業務，承諾,和創新。作為一個致力于保護人類的全球貿易企業權利，我們認真對待防止現代奴隸制在我們的商業和供應鏈中的責任。我們致力維持最佳做法，并保持警覺，不斷作出改善.
Product Number LxWxH 進口愛普生晶振型號 Frequency CL Value Freq.tol. @+25°C Freq.tol./Temp.range Temperature range
X1E000021048316 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 12 pF +/-10 ppm +/-20 ppm -40 to +85 °C
X1E000021049616 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 16 pF +/-10 ppm +/-20 ppm -40 to +85 °C
X1E000021050216 3.2 x 2.5 x 0.6mm TSX-3225 27.120000 MHz 12 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021050316 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 9 pF +/-15 ppm +/-25 ppm -40 to +85 °C
X1E000021050616 3.2 x 2.5 x 0.6mm TSX-3225 26.000000 MHz 18 pF +/-10 ppm +/-20 ppm -40 to +105 °C
X1E000021051516 3.2 x 2.5 x 0.6mm TSX-3225 26.000000 MHz 8 pF +/-10 ppm +/-18 ppm -40 to +85 °C
X1E000021051816 3.2 x 2.5 x 0.6mm TSX-3225 25.000000 MHz 18 pF +/-10 ppm +/-10 ppm -20 to +85 °C
X1E000021052716 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 18 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021056016 3.2 x 2.5 x 0.6mm TSX-3225 32.000000 MHz 16 pF +/-10 ppm +/-15 ppm -30 to +85 °C
X1E000021057016 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 18 pF +/-10 ppm +/-18 ppm -40 to +85 °C
X1E000021057416 3.2 x 2.5 x 0.6mm TSX-3225 26.635300 MHz 20 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021057816 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 8 pF +/-10 ppm +/-18 ppm -40 to +85 °C
X1E000021057916 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 15 pF +/-10 ppm +/-20 ppm -40 to +85 °C
X1E000021058116 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 10 pF +/-15 ppm +/-20 ppm -40 to +85 °C
X1E000021058216 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 12 pF +/-30 ppm +/-50 ppm -40 to +85 °C
X1E000021058616 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 7 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021059216 3.2 x 2.5 x 0.6mm TSX-3225 24.576000 MHz 8 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021059316 3.2 x 2.5 x 0.6mm TSX-3225 32.000000 MHz 7 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021059416 3.2 x 2.5 x 0.6mm TSX-3225 19.200000 MHz 10 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021059516 3.2 x 2.5 x 0.6mm TSX-3225 25.000000 MHz 20 pF +/-20 ppm +/-20 ppm -40 to +85 °C
X1E000021059616 3.2 x 2.5 x 0.6mm TSX-3225 30.000000 MHz 10 pF +/-10 ppm +/-20 ppm -40 to +85 °C

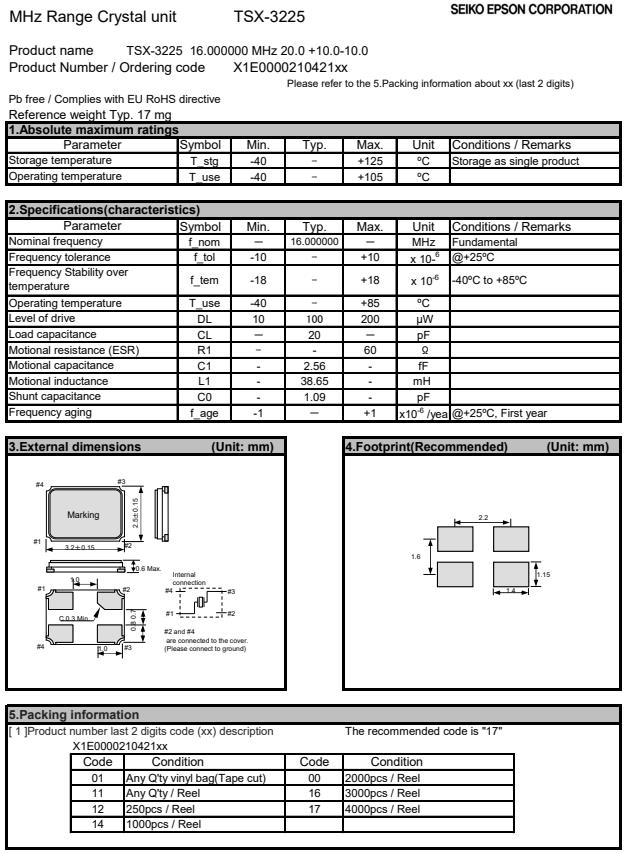

愛普生晶振公司成立至今已有幾十年的發展，這是一家以客戶為中心的知名企業，我們致力于設計、制造、供應和支持高質量、高可靠性的產品。我們采用強大的質量管理體系，包括供應商質量控制和供應鏈安全程序，以便我們能夠始終如一地采購和交付高質量的產品。所推出的TSX-3225貼片晶振，編碼X1E000021042116，頻率16.000000兆赫，尺寸(長×寬×高)3.2 × 2.5 × 0.6 mm，負載電容20pf，頻率公差+ / -10 ppm，特征公差+ / -18 ppm，溫度范圍-40到+85°C，泛音順序:基本音，應用領域:手機，藍牙，無線局域網，ISM波段收音機，MPU時鐘.
