水晶一直被稱為"水靈",并因其透明度和硬度而受到尊重,并因其神秘而被用作魔術球.即使是現在,它也經過拋光,被認為是女性的珍貴項鏈和戒指.像這樣的晶體會改變形狀,并作為晶振產品在我們周?chē)鷱V泛使用.它不是珍貴的天然石英,而是作為由人造石英制成的石英裝置送到世界,并且被稱為工業大米的半導體成為不可或缺的存在,被稱為"工業鹽".
石英手表
石英手表是最常用的.在過去,它是一種機械表,但石英表的精度提高了300多倍.這是晶體單元和IC發明的結果,晶體單元的典型頻率是32.768K.如果此32768Hz連續被IC除以1/2,則將生成時鐘的標準1秒脈沖(1Hz).那一個脈沖使秒針前進1秒.
壓電現象和石英的作用
1880年,法國物理學家居里兄弟發現了一種壓電現象.
(1)當對晶體施加機械壓力時,在表面上產生電流.(壓電現象)

(2)相反,當施加電(電壓)時,發生機械變形.(反壓電現象)

　熟悉的壓電現象的一個例子是打火機和燃?xì)庠钪惺褂玫狞c(diǎn)火類型.按下按鈕或旋轉并點擊它將對壓電陶瓷施加機械壓力,從而產生可被點燃的電(火花).這種現象被晶體單元使用.
除石英外,可用于確認壓電現象的材料包括陶瓷.然而,與這些材料相比,石英晶振提供最精確和穩定的頻率,使其成為所有器件不可或缺的電子元件.,現在可用.石英晶體將機械振動轉換為電信號,用于各種IC同步參考信號,視頻顏色參考信號和手表.高性能計算機已成為沒有水晶設備的"盒子",是現代社會必不可少的必備組件.這種晶體器件包括晶體單元,有源晶振,晶體濾波器,SAW器件和光學器件.
石英晶體單元
晶體是晶體三角形的并且屬于點組32.物理性質(3個反射軸和2個對稱軸)為:密度2.654g/cm³莫氏硬度7,α-β相變溫度573℃,此溫度下的α-石英對于沒有壓電性的六角形β-石英.石英諧振器具有出色的溫度特性,因?yàn)樗鼈冊诮咏覝氐膶挏囟确秶鷥?nèi)具有零溫度系數,例如AT切割和GT切割.此外,由于它是物理和化學上非常穩定的物質,它具有優異的老化特性并且其頻率變化非常小.憑借這些出色的頻率穩定性,晶振可用作精確的參考信號,以便在諸如移動電話和無線電的通信設備以及諸如TV,視頻,數碼相機和個人計算機的消費設備中同時快速處理大量信息.你.它也被廣泛用作時間和時間的參考,如手表和秒表.

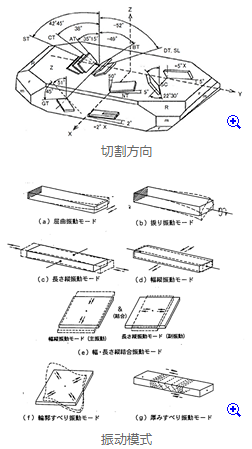

晶體的切割方向,頻率和振動模式
石英晶體諧振器由于其結晶度和壓電性而具有各種振動模式,其中一些具有零溫度系數.頻率是振動器,其厚度是一個參數,例如厚度剪切振動器(AT切割,BT切割),其音叉臂長度和寬度是參數的振動器,例如音叉表晶晶振動器和輪廓滑動(確定頻率的參數根據振動模式而不同,例如振動器,其中正方形的一側的長度是參數(例如CT切割和DT切割).這些過程大致可分為兩種類型:機械加工和化學加工.
每種振動模式都有不同的頻率范圍和電氣性能,因此必須根據所使用的模塊使用不同的模式.
