電子萬年歷，在生活中是很普遍的，不知道各位有沒有留意，春節回家不管是自已家里還是親朋好友家里都有電子萬年歷。許多市民發現，如今想從市場上買紙質掛歷已不是太容易的事。與此同時，各種印有企業單位標志的掛歷映入眼簾。“現在市場上掛歷不好買，但各個企業贈送的帶有宣傳內容的掛歷卻不少。電子萬年歷不只是顯示日期，它的功能有很多，可以實現測溫、鬧鐘、秒表和語音報警待多功能，為人們的日常生活提供舒適和便捷，具有重要的使用價值。

電子萬年歷內部設計了一種基于單片機可測溫式，并能實時地將當前時間和周的環境溫度顯示出來，并具有鬧鐘、秒表、語音報時的功能。萬年歷主要使用溫度傳感器采集溫度信息，與單片機實現雙向通信；時鐘晶振實現時鐘，準確計時；并通過語音芯片完成整點報時和溫度報警功能。該萬年歷電路結構簡單，具有時間精確、抗干擾能力強、功耗低、可靠性高等優點。該可測溫式電子萬年歷主要由時鐘芯片、溫度采集、顯示電路、語音報警等組成。按鍵可以實現顯示內容的切換、時間的調整以及語音報警的設置。
該可測溫式電子萬年歷工作時，首先初始化時鐘晶振，單片機從時鐘晶振讀取時間和日期等信息，同時又從溫度傳感器采集當前環境溫度，經過驅動電路送給液晶顯示屏，顯示相關的信息。其中，按鍵可以對時間、日期、星期和溫度進行調整，并控制鬧鐘和秒表的功能。萬年歷又加入了語音芯片，可以實現整點報時和溫度報警的功能。在時間顯示方面應用非常普遍，可以對年、月、日、周、時、分、秒進行計時，并且具有閏年補償功能，工作電壓為2.5V ～ 5.5V。采用三線接口與單片機進行同步通，并可采用突發方式一次傳送多個字節的時鐘信號。內部有一個用于臨時性放數據的RAM 寄存器，具有主電源和后備電源兩個引腳，并且具有對后備電源進行電流充電的能力。與單片機之間采用串行數據傳輸，控制液晶屏顯示時間信息。

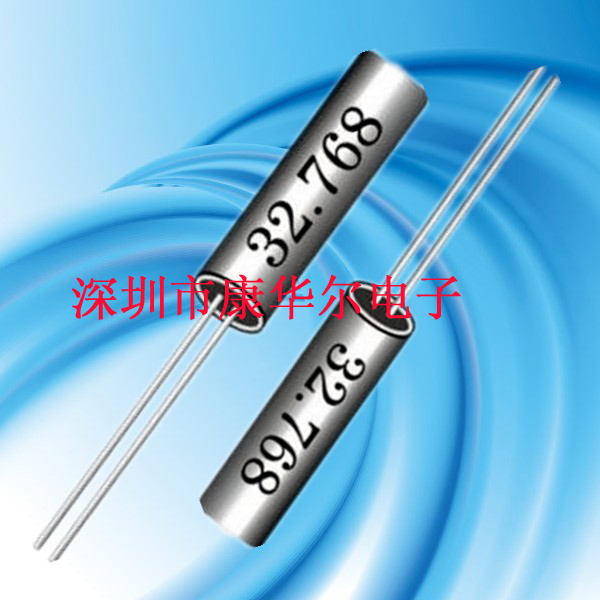

IC DS1302的引腳其中Vcc2 為主電源，Vcc1 為后備電源。在主電源關閉的情況下，也能保持時鐘的連續運行。X1、X2 是振蕩源，外接32.768KHZ表晶。產生實時時鐘顯示，32.768KHZ表晶又可稱圓柱晶振，石英晶振。RST 是復位/ 片選線，通過把RST輸入驅動置高電平來啟動所有的數據傳送。當RST 為高電平時，所有的數據傳送被初始化，允許對DS1302 進行操作。如果在傳送過程中RST 置為低電平，則會終止此次數據傳送，I/O 引腳變?yōu)楦咦钁B(tài)。上電運行時，在Vcc > 2.0V 之前，RST 必須保持低電平。只有在SCLK 為低電平時，才能將RST 置為高電平。I/O 為串行數據輸入輸出端( 雙向) ；SCLK 為時鐘輸入端。
電子萬年歷在生活中日益普遍，該設計主要利用時鐘芯片、表晶32.768KHZ，石英晶體諧振器、溫度傳感器DS18B20 和液晶屏LCD1602 構建了一個可測溫式萬年歷裝置，電路結構簡單，具有語音報時功能，適用于家庭生活，使用價值高，具有較好的應用前景。
