石英晶振有源化,一些高端的產品以目前的技術條件下,是絕對離不開有源晶振的,比如一些網絡交換儀,或者是通訊產品,通信的基站等等,隨著移動通信產品使用的人越來越多,基站也得到大批量的增加,所以有源晶振也從最初的普通-20--+70度普及到現在的-40度-85度之間,甚至更高的要求,至此日本愛普生株式會社在技術上不斷的提升,使自身產品得到市場廣大的認可!
精工愛普生公司(總裁:碓井 稔,以下簡稱為“愛普生”)向市場推出了應對700MHz以下高頻的高精度、小型差分輸出PLL晶體振蕩器SG3225 / 5032 / 7050。本系列商品中,除了提供可大幅度削減顧客電子設備安裝面積的3.2×2.5mm的小尺寸以外,還準備了市場需求較多的5.0×3.2mm和7.0×5.0mm尺寸的晶體振蕩器。
近年,由于光通信的大容量化與高速化,顧客越來越注重各種電子元器件的高頻、高精度與低抖動化;并且,伴隨以刀片服務器※3為代表的外形小型化以及處理系統高密度實安裝的變化趨向,使得小型化的要求不斷增加;而且,對于設置在室外的小型無線基站所用的電子元器件,還要求能夠在低溫至高溫的大范圍溫度條件下正常工作。
為了回應這些市場要求,愛普生晶振將具備高精度、高穩定材料特征的小型晶體振蕩單元與最佳搭配設計的小型鎖相環電路相組合,成功推出了差分輸出PLL晶體振蕩器。
本商品的頻率公差為±20×10-6、相位抖動為0.27ps typ.※4,具備了高精度、高穩定性能,又實現了-40℃至+85℃的較大的工作溫度范圍,輸出形式采用了市場需求強烈的LV-PECL和LVDS兩種。
愛普生作為石英元器件的引領企業,今后亦將不斷地提供電子設備及社會基礎設施中不可或缺的小型、高精度、高穩定商品。
【有源晶振-本商品的主要規格】
型號 |
SG3225EAN SG5032EAN SG7050EAN |
SG3225VAN SG5032VAN SG7050VAN |
輸出形式 | LV-PECL | LVDS |
輸出頻率 | 73.5MHz ~ 700MHz | |
電源電壓 | 2.5V~3.3V±3.3V10% | |
頻率公差 (工作溫度范圍) |
JG : ±50× 10-6 (-40~85℃) EG : ±30× 10-6 (-40~85℃) JB : ±50× 10-6 (-20~70℃) CB : ±20× 10-6 (-20~70℃) |
|
工作時電流消耗 | 65mA Max. | 30mA Max. |
相位抖動 |
0.32ps Typ. @156.25MHz |
0.27ps Typ. @156.25MHz |
0.7ps Max. | ||
外形尺寸 |
3225 : 3.2×2.5×1.05mm Typ. 5032 : 5.0×3.2×1.0mm Typ. 7050 : 7.0×5.0×1.4mm Typ. |

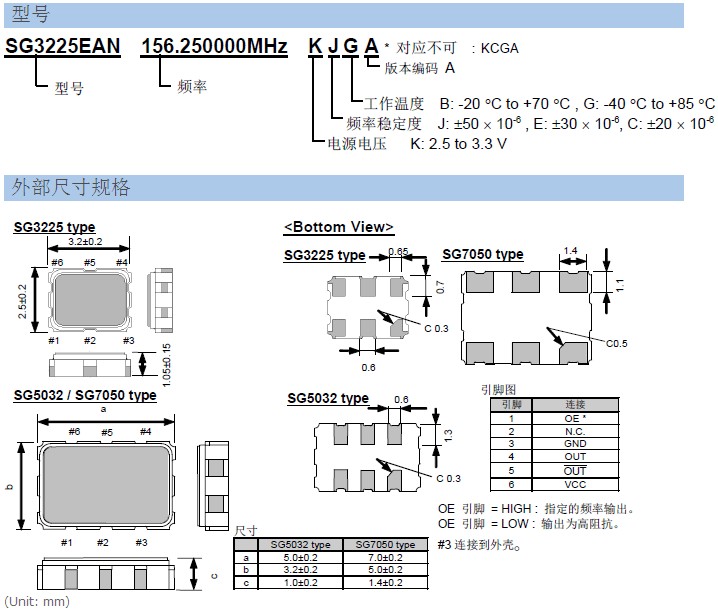

石英晶體振蕩器,規格(特征)
愛普生晶振規格 | 符號 | 規格說明 | 條件 | ||
---|---|---|---|---|---|
LV-PECL | LVDS | ||||
SG3225EAN SG5032EAN SG7050EAN |
SG3225VAN SG5032VAN SG7050VAN |
||||
輸出頻率范圍 | f0 | 73.5MHz to 700MHz | 請聯系我們以便獲取其它可用頻率的相關信息。 | ||
電源電壓 | VCC | K:2.5V to 3.3V | VCC =±10% | ||
儲存溫度范圍 | T_stg | -40°C to +125°C | 裸存 | ||
工作溫度范圍 | T_use |
B: -20°C to +70°C G: -40°C to +85°C |
|||
頻率穩定度 | f_tol |
C:±20 × 10-6 E:±30 × 10-6 J:±50 × 10-6 |
|||
功耗 | ICC | 65mA Max. | 30mA Max. | OE=Vcc, L_ECL=50Ω or L_LVDS=100Ω fo=700MHz | |
輸出禁用電流 | I_dis | 20 mA Max. | OE=GND | ||
占空比 | SYM | 45% to 55% | 在輸出交叉點 | ||
輸出電壓 (LV-PECL) |
VOH | VCC-1.0 V to VCC-0.8 V | - | DC 特征 | |
dVOH | VCC-1.78 V to VCC-1.62 V | - | |||
輸出電壓 (LVDS) |
VOs | - | 250mV to 450mV | VOD1,,VOD2 | DC 特征 |
dVOs | - | 50mV Max. | dVOD=VOD1,-VOD2 | ||
VOs | - | 1.15V to 1.35V | VOD1,,VOD2 | ||
dVOs | - | 150mV Max. | dVOD=VOD1,-VOD2 | ||
輸出負載條件 (ECL)/(LVDS) | L_ECL | 50Ω | - | 終止于 VCC -2.0 V | |
L_LVDS | - | 100Ω | 連接到 OUT 與 之間 | ||
輸入電壓 | VIH | 70% VCC Min. | OE 終端 | ||
VIL | 30% VCC Max. | ||||
上升/下降時間 | tr/tf | 350 ps Max. | 300 ps Max. |
20 % ~ 80 % of (VOH-VOL). 20 % ~ 80 %微分輸出 峰-峰值 |
|
振蕩啟動時間 | t_str | 3ms Max. | 在電源電壓最低時,所需時間為0 秒 | ||
相位抖動 | tPJ | 0.7 ps Max. | 抵消頻率:: 12 kHz ~ 20 MHz | ||
頻率老化 | f_aging | ±5 × 10-6 / year Max. | +25°C,第一年, VCC=2.5V or 3.3V, |
為了維持穩定運行,在接近有源晶振產品的電源輸入端處(在VCC-GND之間)添加一個0.01~0.1 μF的去耦電容。
