首頁晶振廠家陶瓷晶振,KON16.0M,陶瓷振蕩子,晶體

    陶瓷晶振,KON16.0M,陶瓷振蕩子,晶體

  • 編號:917368
  • 頻率:2.00~60.00MHZ

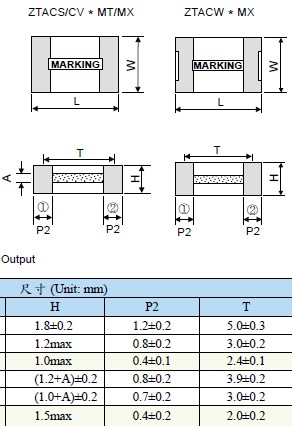

  • 尺寸:3.7*3.1詳細瀏覽PDF文檔
  • RoHS
  • RoHS2
對于貼片陶瓷晶振本身內置帶有負載電容的,我們都稱呼為帶電容陶瓷晶振,或者是ZTT陶瓷晶振,產品特性具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換...

       陶瓷晶振,KON16.0M,陶瓷振蕩子,晶體,振蕩電路不需外部負載電容器,對應不同IC,有不同的內制電容 (含有內置負載電容的陶瓷晶振產品一定要產品本身是三個腳ZTT陶瓷晶振系列).該系列產品可在很寬溫度范圍內保持穩定.該陶瓷晶振尺寸小,重量輕,并具有卓越的抗振性能.與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶體一樣電諧振的方式起振,利用它們可實現免調整振蕩器電路的設計,該系列價格適中且貨源穩定,多數常規頻點都已大批量生產.貼片的體積有以下幾種:
    7.2 X3.4mm,4.5 X 2.0mm,3.7 X3.1mm,3.2 X 1.3mm,2.5x2.0mm 等系列貼片陶瓷晶振,貼片產品的產品應用范圍比較廣闊,比如有,DTMF發生器,微型計算機時鐘振蕩器, 遙控裝置,自動化辦公設備

☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
電性能參數ELECTRJCAL  STRUCTURE  CHARACTERISTICS
NO 項目 KON16.0M 規格:ZTACS,3.7*3.1
2-1 標準振蕩頻率 OSCILLATION 2.00~60.00MHz±0.5%
2-2 諧振阻抗 Impedance 30Ω MAX
2-3 反諧振阻抗 Impedance 15KΩ MIN
2-4 振蕩頻率的溫度系數 Temperature ±0.3% MAX(-20℃to+80℃)
2-5 耐電壓 Voltage 100VDC 5 sec MAX

2-6
額定電壓RATING VOLTAGE
  1 直流電壓DC VOLTAGE 12V DC MAX
  2 輸入電壓AC VOLTAGE 15VPP
2-7 絕緣電阻INSULATION RESISTANCE 100MΩ MIN(AT 10VDC)
2-8 工作溫度OPERATION TEMPERATURE -20℃to+80℃
2-9 儲存溫度STORAGE TEMPERATURE -30℃to+80℃
2-10 壽命 AGING RATE(FO) ±0.3% MAX(10 YEARS)
