首頁進口晶振ABRACON晶振,石英晶振,ABL晶振,ABL-22.1184MHZ-B2晶振

    ABRACON晶振,石英晶振,ABL晶振,ABL-22.1184MHZ-B2晶振

  • 編號：73035101
  • 頻率：22.1184MHz

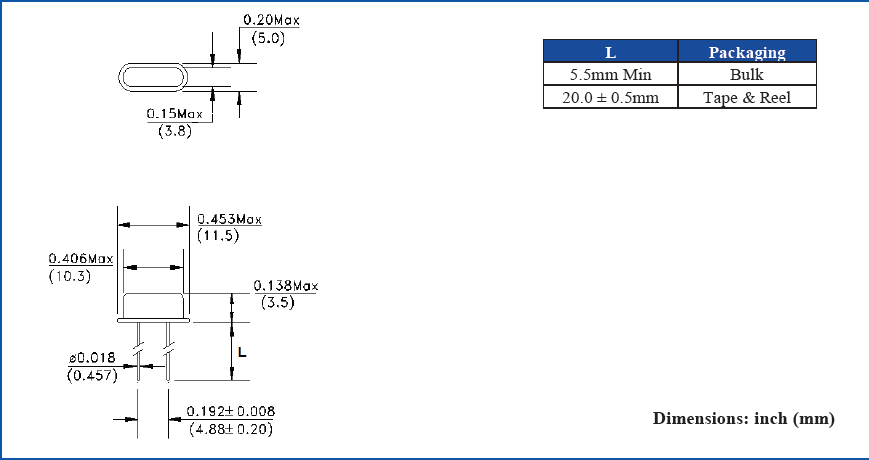

  • 尺寸：11.5x5.0x3.5mm
  • RoHS
  • RoHS2
低頻晶振可從3.579545MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性.


       ABRACON晶振,石英晶振,ABL晶振,ABL-22.1184MHZ-B2晶振.普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
      石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對時鐘晶振組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。

西鐵城晶振 單位 ABL晶振 石英晶振基本條件
標準頻率 f_nom 3.579545MHz~70.000MHz 標準頻率
儲存溫度 T_stg -55°C ～ +125°C 裸存
工作溫度 T_use -0°C ～ +70°C 標準溫度
激勵功率 DL 100μW Max. 推薦:100μW~1000μW
頻率公差 f_— l ±50 × 10-6 (標準), +25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息, http://tqlwapf.cn/
頻率溫度特征 f_tem ±50 × 10-6/ 超出標準的規格請聯系我們.
負載電容 CL 18PF 不同負載要求,請聯系我們.
串聯電阻(ESR) R1 如下表所示 DL=100μW
頻率老化 f_age ±5× 10-6 / year Max. +25°C,第一年

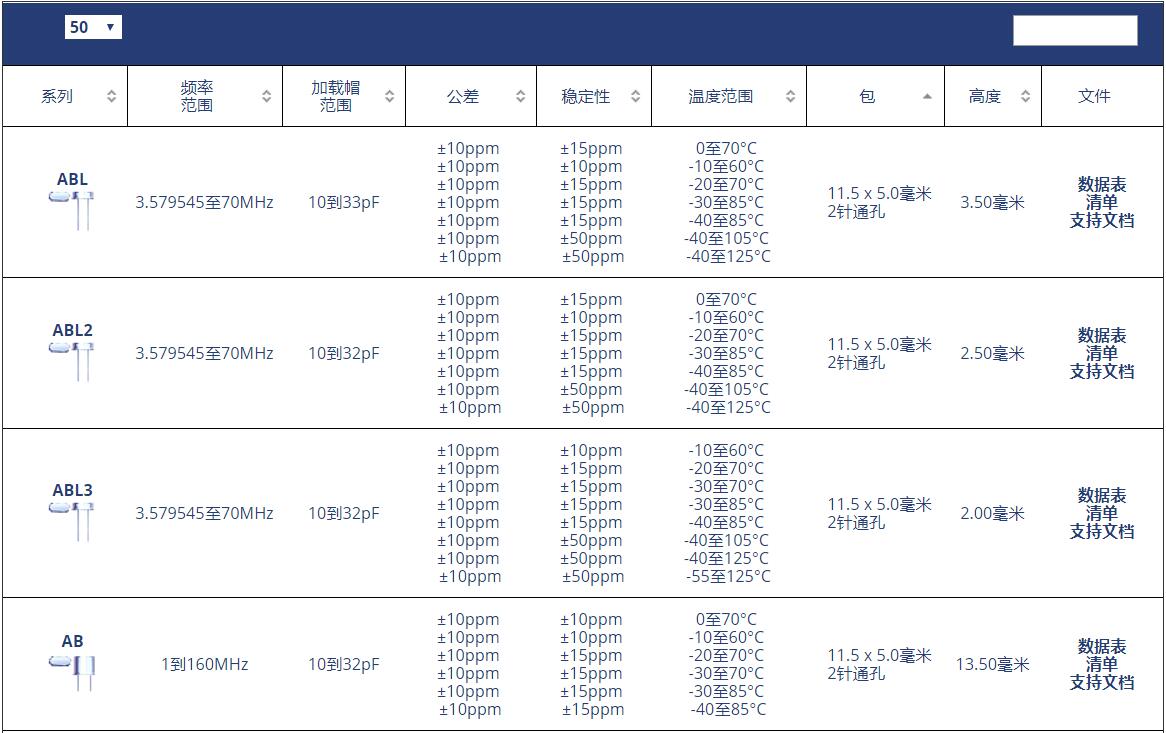

ABRACON公司MHZ插件晶振型號表：



ABL晶振系列原廠代碼表：
原廠編碼 廠家 型號 系列 頻率 封裝 尺寸 高度
ABL-8.000MHZ-B2 Abracon LLC ABL MHz Crystal 8MHz HC49/US 0.453" L x 0.197" W (11.50mm x 5.00mm) 0.138" (3.50mm)
ABL-12.000MHZ-B2 Abracon LLC ABL MHz Crystal 12MHz HC49/US 0.453" L x 0.197" W (11.50mm x 5.00mm) 0.138" (3.50mm)
ABL-3.6864MHZ-B2 Abracon LLC ABL MHz Crystal 3.6864MHz HC49/US 0.453" L x 0.197" W (11.50mm x 5.00mm) 0.138" (3.50mm)
ABL-22.1184MHZ-B2 Abracon LLC ABL MHz Crystal 22.1184MHz HC49/US 0.453" L x 0.197" W (11.50mm x 5.00mm) 0.138" (3.50mm)
ABL-10.000MHZ-B2 Abracon LLC ABL MHz Crystal 10MHz HC49/US 0.453" L x 0.197" W (11.50mm x 5.00mm) 0.138" (3.50mm)
ABL-11.0592MHZ-B2 Abracon LLC ABL MHz Crystal 11.0592MHz HC49/US 0.453" L x 0.197" W (11.50mm x 5.00mm) 0.138" (3.50mm)
ABL-12.288MHZ-B2 Abracon LLC ABL MHz Crystal 12.288MHz HC49/US 0.453" L x 0.197" W (11.50mm x 5.00mm) 0.138" (3.50mm)
ABL-14.31818MHZ-B2 Abracon LLC ABL MHz Crystal 14.31818MHz HC49/US 0.453" L x 0.197" W (11.50mm x 5.00mm) 0.138" (3.50mm)
ABL-14.7456MHZ-B2 Abracon LLC ABL MHz Crystal 14.7456MHz HC49/US 0.453" L x 0.197" W (11.50mm x 5.00mm) 0.138" (3.50mm)

超聲波清洗
    （1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下， 晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。
    （2）使用進口晶振和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因?yàn)榫w可能受到破壞。
    （3）請勿清洗開啟式產品
    （4）對于可清洗產品，應避免使用可能對石英水晶諧振器產生負面影響的清洗劑或溶劑等。
    （5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響49S晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
操作
      請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
      請?jiān)谝?guī)定的溫度范圍內使用石英晶體諧振器。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。ABRACON晶振,石英晶振,ABL晶振,ABL-22.1184MHZ-B2晶振

       公司已通過iso9001-2008認證，并在德克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭、以色列、匈牙利、英國、德國等地的德州和銷售辦事處獲得設計和應用工程資源。由于大多數Pierce振蕩器的跨導（gm）繼續向前所未有的低水平下降，所以ABRACON石英晶體不僅被迫尺寸較小，而且還提供非常低的電鍍負載（CL）和低等效串聯電阻（ESR）參數選項。
       Abracon的Pierce分析儀系統（PAS）由我們的工程師設計，可幫助您為行業領先的設計做出正確的選擇。PAS測試驗證了電路中的石英晶體性能，同時測量晶體，晶體振蕩器和印刷電路板寄生效應。測試系統中所有變量的帳戶，并使晶振參數與MCU或RF芯片組中的電路板和振蕩器實現理想的匹配。ABRACON晶振,石英晶振,ABL晶振,ABL-22.1184MHZ-B2晶振


       致力于環境保護，包括預防污染。在插件晶振產品的規劃到制造、運行維修等整個過程中，努力提供環保型的產品和服務。在業務活動中，努力節約資源并節省能源，致力于減少廢棄物和再生資源的回收利用。
       在積極公開有關環境的信息的同時，通過支持環?；顒?dòng)，廣泛地為社會作貢獻。致力于保護生物多樣性和可持續利用。切實運行環境管理系統PDmCA（Plan-Do-multiple Check-Act），努力提高環境性能，不斷改善運用系統。
       Abracon晶振，貼片晶振，兩腳焊接DIP晶體，石英晶體振蕩器在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。
       Abracon晶振集團將：不論何時何地盡可能的進行源頭污染預防。為環境目標指標的建立與評審提供框架。通過充分利用或回收等方法實現對自然資源的保持。
       根據環境方針制定環境目標和目標，同時促進這些活動，并定期檢討進口49S石英晶振環境管理體系的持續改進。在我們的環境政策中教育所有員工和為我們的團隊工作的人，通過教育和提高意識來提高他們的環保意識。確保公眾環境保護活動的信息公開。
