    CMR309T石英晶振,進口西鐵城晶振,citizen無源晶體,CMR309T48.000MABJTR

  • 編號：86351422
  • 頻率：4.001~70.0MHZ

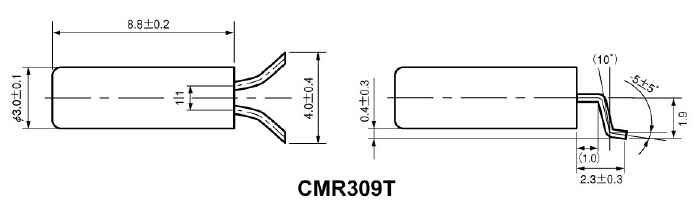

  • 尺寸：8.8*3.0mm
  • RoHS
  • RoHS2
CMR309T石英晶振,"CMR309T48.000MABJTR"進口西鐵城晶振,citizen無源晶體,小型貼片石英晶振主要采用了,先進的晶片的拋光工藝技術,是晶體行業中石英晶片研磨技術中表面處理的最高技術,最終使晶片表面更光潔,平行度及平面...

      CMR309T石英晶振,進口西鐵城晶振,citizen無源晶體,"CMR309T48.000MABJTR",小型貼片石英晶振主要采用了,先進的晶片的拋光工藝技術,是晶體行業中石英晶片研磨技術中表面處理的最高技術,最終使晶片表面更光潔,平行度及平面度更好,大大的降低諧振電阻,使精度得到了很大的提升.改變了傳統的生產工藝,使產品在各項參數得到了很大的改良.

西鐵城晶振規格 符號 CMR309T 條件
額定頻率范圍 f_nom 4.001~70.0MHZ 請聯系我們以便獲取其它可用頻率的相關信息
儲存溫度 T_stg -55°C to +125°C 裸存
工作溫度 T_use -40°C to +85°C
激勵功率 DL 100μW Max 如果你有最大激勵功率為1.0μW的需求,請聯系我們.
頻率公差(標準) f_tol ±20 × 10-6 +25°C,DL=0.1μW如需更嚴格的公差,請聯系
拐點溫度 Ti +25°C ±5°C
頻率溫度系數 B -0.04 × 10-6/ °C2 Max.
負載電容 CL 18pF 可指定
串聯電阻(ESR) R1 200Ω Max
串聯電容 C1 3.4fF Typ
分路電容 C0 1.0pF Typ
頻率老化 f_age ±5 ×10-6 / year Max. +25°C, 第一年



   "CMR309T48.000MABJTR", 石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.
　 正確的選取Cg/Cd的值將有利于振蕩電路的工作穩定,并能使振蕩頻率能滿足使用的頻率要求.
其選取的步驟如下：
    首先應該按照-R的需求選擇Cg/Cd,在滿足TS的情況下應盡量選取電容小一些,以保持較高的–R確保電路振蕩的穩定性.
    當無法滿足-R要求時應考慮對IC的特性重新評估、選擇.
      -R的計算公式：-R = gm/ {ω2 *（Cg*Cd）}     gm為互導,單位：S（西門子）
      早期測試-R的儀器有HP-4195A等,但現階段皆改為crystal搭配VR實測法.
      -R的要求(標準)：
      -R≧ 3~10 Max ESR. ,若-R低于3倍時會因石英諧振器與電路的匹配
   不良而容易出現不起振或振蕩不穩定、振蕩啟動時間延長等問題.

     2007年4月1日西鐵城集團完成了向純粹持股公司的體制轉變,并以此為契機,于4月6日制定了“西鐵城集團企業行動憲章”. 西鐵城集團遵照“西鐵城集團企業行動憲章”開展事業活動,在完成企業的社會性責任的同時,也為持續型社會的發展做出了貢獻."CMR309T48.000MABJTR",
    我們將遵守各種法律法規以及公司內部規章,本著企業行為憲章的規定開展行動.西鐵城在“為市民所喜愛,為市民做貢獻”的企業理念基礎上,
     1.為顧客提供充分考慮到安全、高質量、環保的產品和服務.
     2.在商務上,實施公正、透明、自由的競爭,與政治、行政部門保持健全的關系.
     3.廣泛開展同社會的交流,積極且公正地披露企業信息,妥善實施信息管理.
     4.認清環境問題是人類共同面臨的課題,亦是企業的存在與活動中必須對待的經營課題,從而主動、積極地加以解決.
     5.作為一名誠信的企業市民,要重視同社區共生存,致力于社會貢獻活動.
     6.為員工提供安全、適于工作的勞動環境,努力挖掘員工的能力,激發員工的活力,尊重員工的人性、個性及多樣性.
     7.對于那些反社會的勢力和集團,要采取嚴正的態度予以對待.
     8.尊重各國·各地域的文化及風俗習慣,努力為所在國當?shù)氐牡貐^(qū)發展做貢獻.
     9.集團內各家公司的高層領導要認清以實現本憲章為己責,以身作則,將憲章徹底落實到全公司,將憲章內容告知到關聯企業和供貨商.同時,隨時聽取公司內外的意見,建立行之有效的企業內部體系,徹底奉行企業的倫理道德.
     公司和員工要付諸不懈的努力去遵守執行本企業行為憲章.若萬一出現違反本憲章的行為時,公司要親自主動加以解決并防范問題重復發生.同時,要恰當?shù)叵蛏鐣?huì)予以匯報.在明確權限和責任后予以嚴正的處置.


   "CMR309T48.000MABJTR",西鐵城精密設備有限公司,作為全球企業可持續的社會的實現,集團一體推進地球環境保全活動.
    1、推進了環境考慮的產品和服務的產品和服務.為了提供社會,努力維護地球環境.
    2、遵守環境相關的法令、條例、限制、協定及其他要求事項,環境負荷的降低和污染的防止努力.
    3、工廠、辦公室節能、省資源、資源循環、化學物質的合理管理,推動,地球溫暖化防止及循環型社會的實現貢獻.
    4、與采購單位、供應商等的客戶合作,溫室效應氣體削減,資源的有效利用,努力對產品的化學物質的管理強化等.
    5、地域社會環境保全活動及生物多樣性保全活動的參加,環境保護等的信息積極的公開的事,與社會的交流的知識進一步加深協調進一步的協調.
    6、這個環境方針是根據文件等的全體職員以及共同工作的人們.
   按照這個環境方針,設定環境目的和目標,確實是落實,對其進行重新評估,努力持續改善.
