首頁進口晶振有源晶振,西鐵城晶振,CSX-325M晶振

    有源晶振,西鐵城晶振,CSX-325M晶振

  • 編號:12857394
  • 頻率:12.5MHZ~54.0MHZ

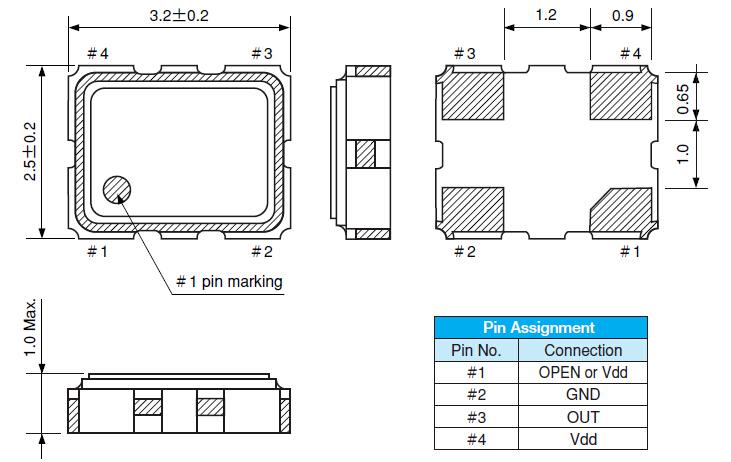

  • 尺寸:3.2*2.5mm
  • RoHS
  • RoHS2
CSX-325M石英晶振,西鐵城有源晶振,通信設備晶振,有源晶振是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15A以下,編...



CSX-325M石英晶振,西鐵城有源晶振,通信設備晶振,有源晶振是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

西鐵城晶振規格 符號 CSX-325M 條件
額定頻率范圍 f_nom 12.5MHZ~54.0MHZ 請聯系我們以便獲取其它可用頻率的相關信息
儲存溫度 T_stg -55°C to +125°C 裸存
工作溫度 T_use -40°C to +85°C
激勵功率 DL 100μW Max 如果你有最大激勵功率為1.0μW的需求,請聯系我們.
頻率公差(標準) f_tol ±20 × 10-6 +25°C,DL=0.1μW如需更嚴格的公差,請聯系
拐點溫度 Ti +25°C ±5°C
電源電壓 Vcc 1.8V,2.5V,3.3V
負載電容 CL 18pF 可指定
串聯電阻(ESR) R1 200Ω Max
串聯電容 C1 3.4fF Typ
分路電容 C0 5.0pF Typ
頻率老化 f_age ±2×10-6 / year Max. +25°C, 第一年



     經由不同的石英切割角度及不同電極型狀的電場效應, 石英芯片展現了各種不同的振動模態. 以經常產生的振動模態可以概分為擾曲模態(flexure mode), 伸縮模態(extension mode), 面剪切模態(face shear mode) 和 厚度剪切模態(thickness shear mode). 這幾種振動模態以簡單的方法在表一中可以看到. 在實際狀況中, 石英芯片并不是一定祇有單一種振動模態, 而可能有多種模態同時存在在一個石英芯片的振蕩中, 經由適當的設計, 可以壓制其它不希望產生的振動模態(unwanted mode), 來達到主要振動模態的最佳化.

    西鐵城運用世界領先的小型精密技術發掘尚未被開發出來的、符合人們期待和需求的產品及“新的款式“,不斷創(chuàng )造出實際價值.這就是西鐵城集團的“Micro Human Tech”——想象力和科學技術碰撞交融后的結晶.
       微型技術,是我們的領域.
       人類,是我們的理念.
       科學技術,是我們的基礎.
    以鐘表為出發點,追求小型化及精密技術,在生產、加工、組裝等領域不斷創(chuàng )造出領先于世界的高精度、微細技術,展現西鐵城集團的“制造”的領域.
    傳承西鐵城“為世界人民所喜愛所親近”的品牌命名的精神,呈現時刻關注人與生活,滿足人們的期待與希望的“制造”的理念.
    運用優秀的精密加工、計量、省電、生產等方面的技術,呈現出簡單、高尚的設計與功能,揭示深受信賴的“制造”的基礎.

      西鐵城晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務. 西鐵城晶體科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.
