首頁進口晶振西鐵城壓控振蕩器,CSX-252T進口晶振,2520mm有源晶振

    西鐵城壓控振蕩器,CSX-252T進口晶振,2520mm有源晶振

  • 編號：75600962
  • 頻率：19.2MHz~38.4MHz

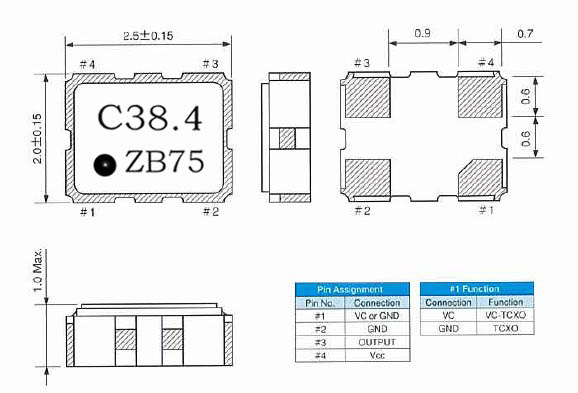

  • 尺寸：2.5*2.0mm詳細瀏覽PDF文檔
  • RoHS
  • RoHS2
西鐵城壓控振蕩器,CSX-252T進口晶振,2520mm有源晶振,日本西鐵城水晶事業部是全球頂尖的壓電石英晶體生產商,所以生產的石英晶振均采用嚴格的調試,檢測等多項檢驗標準.貼片石英晶振最適合用于車載電子領域的小型表面貼片...

      西鐵城壓控振蕩器,CSX-252T進口晶振,2520mm有源晶振,日本西鐵城水晶事業部是全球頂尖的壓電石英晶體生產商,所以生產的石英晶振均采用嚴格的調試,檢測等多項檢驗標準.貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,適合回流焊接高溫方式應用.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

CITIZEN
項目		 符號 規格說明    CSX-252T 條件
輸出
頻率范圍		 f0 19.2MHz~38.4MHz 請聯系我們以便獲取其它可用頻率的相關信息。
電源電壓 VCC 1.6V to 3.6V
1.8V Typ.
1.6V ～ 2.2V		 2.5V Typ.
2.2V ～ 2.7V		 3.3V Typ.
2.7V ～ 3.6V
儲存溫度 T_stg -40°C to +125°C 裸存
工作溫度 T_use -40°C to +85°C / -40°C to +105°C
頻率穩定度 f_tol S: ±25 × 10-6 -20°C ～ +70°C
L: ±50 × 10-6 -40°C ～ +85°C
Y: ±50 × 10-6, W: ±100 × 10-6 -40°C ～ +105°C
功耗 ICC 1.5mA Max. 1.6mA Max. 1.8mA Max. 無負載條件, 1MHz < f0 ≤ 20MHz
1.8mA Max. 2.0mA Max. 2.2mA Max. 無負載條件, 20MHz < f0 ≤ 40MHz
2.1mA Max. 2.4mA Max. 2.6mA Max. 無負載條件, 40MHz < f0 ≤ 60MHz
待機電流 I_std 2.1μA Max. 2.5μA Max. 2.7μA Max.
占空比 SYM 45% to 55% 50% VCC 級,
L_CMOS ≤ 15pF
輸出電壓 VOH 90% VCC Min.
VOL 10% VCC Max.
輸出
負載條件
（CMOS）		 L_CMOS 15pF Max.
輸入電壓 VIH 80% VCC Min.
VIL 20% VCC Max.
上升/
下降時間		 tr / tf 4ns Max. 3ns Max. 20% VCC to 80% VCC 極
L_CMOS ≤ 15pF
振蕩啟動
時間		 t_str 3ms Max. 在90% VCC 時，所需時間為0 秒
頻率老化 f_aging ±3 × 10-6/ year Max. +25°C,第一年,
VCC=1.8V,2.5V,3.3V
SSB
相位噪音		 C/N -145dBc/Hz Typ. @1kHz ,f0=48MHz
-158dBc/Hz Typ. @100kHz ,f0=48MHz
-161dBc/Hz Typ. @Floor Lv.


激勵功率
    在晶體單元上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當?shù)募?lì)功率.
負極電阻
    除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加.
負載電容
    振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容.
