首頁進口晶振ECS晶振,貼片晶振,ECX-12晶振,ECS-.327-7-12-TR晶振

    ECS晶振,貼片晶振,ECX-12晶振,ECS-.327-7-12-TR晶振

  • 編號：39440657
  • 頻率：32.768KHz
  • 尺寸：2.0*1.2*0.6mm
  • RoHS
  • RoHS2
本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮...

        ECS晶振,貼片晶振,ECX-12晶振,ECS-.327-7-12-TR晶振.此款SMD晶體并且可以承受回流焊接的高溫,波峰焊接,回流焊接等,貼片表晶主要特點是該產品排帶包裝,焊接模式主要使用SMT焊接,給現代SMT工藝帶來高速的工作效率,32.768K系列產品本身具有體積小,厚度薄,重量輕等特點,此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準.
        石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。

ECS晶振 單位 ECX-12晶振 石英晶振基本條件
標準頻率 f_nom 32.768KHz 標準頻率
儲存溫度 T_stg -55°C ～ +125°C 裸存
工作溫度 T_use -40°C ～ +125°C 標準溫度
激勵功率 DL 0.1~1.0μW Max. 推薦:1μW
頻率公差 f_— l ±20×10-6 (標準), +25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息, http://tqlwapf.cn/
頻率溫度特征 f_tem ±20×10-6/ 超出標準的規格請聯系我們.
負載電容 CL 12.5PF 不同負載要求,請聯系我們.
串聯電阻(ESR) R1 如下表所示 DL=100μW
頻率老化 f_age ±3×10-6/year Max. +25°C,第一年
ECS公司KHZ貼片晶振型號表：



ECS貼片KHZ晶振系列原廠代碼表：
原廠編碼 廠家 型號 系列 頻率 工作溫度 封裝 尺寸 高度
ECS-.327-12.5-12-TR ECS Inc. ECX-12 kHz Crystal  32.768kHz -40°C ~ 85°C 2-SMD, No Lead 0.079" L x 0.047" W (2.00mm x 1.20mm) 0.024" (0.60mm)
ECS-.327-7-12-TR ECS Inc. ECX-12 kHz Crystal  32.768kHz -40°C ~ 85°C 2-SMD, No Lead 0.079" L x 0.047" W (2.00mm x 1.20mm) 0.024" (0.60mm)
ECS-.327-6-12-TR ECS Inc. ECX-12 kHz Crystal  32.768kHz -40°C ~ 85°C 2-SMD, No Lead 0.079" L x 0.047" W (2.00mm x 1.20mm) 0.024" (0.60mm)
ECS-.327-9-12-TR ECS Inc. ECX-12 kHz Crystal  32.768kHz -40°C ~ 85°C 2-SMD, No Lead 0.079" L x 0.047" W (2.00mm x 1.20mm) 0.024" (0.60mm)

機械振動的影響
        當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
       (1)理想情況下，機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。

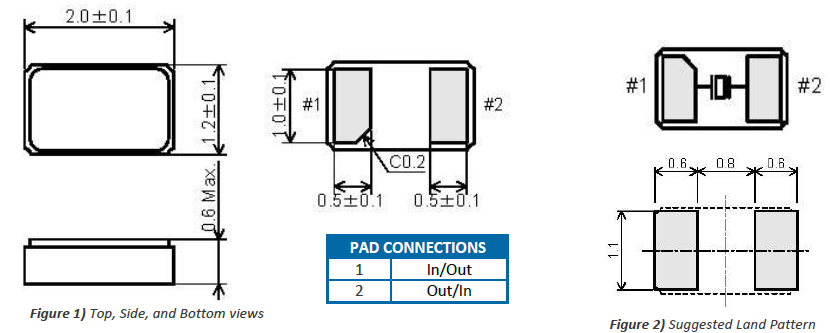

       (2)在設計時請參考相應的推薦封裝。
       (3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
       (4)請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
       (1)在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
       溫度：+15°C至+35°C，濕度25%RH至85%RH（請參閱“測試點JIS C 60068-1/IEC 60068-1的標準條件”章節內容）。
       (2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。ECS晶振,貼片晶振,ECX-12晶振,ECS-.327-7-12-TR晶振

        ECS Inc.在美國擁有約50名員工，遍布全球15多個國家，擁有世界一流的營銷，銷售，分銷，工程和客戶服務團隊，每天都在全球技術網絡中工作，專注于為客戶提供最佳的應用解決方案。我們致力于以對社會和環境負責任的方式行事，并為我們當?shù)睾腿蛏鐓^(qū)的細心周到的鄰居。ECS晶振,貼片晶振,ECX-12晶振,ECS-.327-7-12-TR晶振
        “通過與班上最好的合作，成為向電信工業，實用，航海，汽車，RFID，航空航天和醫療（非生命支持）行業提供創新，先進的頻率控制組件解決方案的市場領導者石英晶體/濾波器，時鐘振蕩器，陶瓷諧振器/濾波器和所有其他壓電產品的制造。接近35年的服務國際公司，ECS，Inc.國際的人員將有望繼續發展和領導作為全球電子領域的主要來源。


        ECS晶振公司遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾。
        與我們的員工一起開創并保持一個免于事故的工作場所。
        重視污染預防，消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效。
        將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中。
        加強污染防治，減少現有的污染廢棄物以及在未來生產制造中所產生的污染。
        為確保安全、提高保護預防措施、產品的可靠性以及職業安全，確保職業健康與環境的優越性，通過正式的管理評審和對健康、安全和環境實施效果的持續改進，保護人群及財產與環境。
        以最小化使用危險材料、能源和其它資源為目的進行公司產品及服務的安全生產和使用，并確?；厥绽?。以防治污染、保存資源的方式進行商務運作，并積極地對以往的環境破壞進行揭露。持續改進，將環境管理與商務運行和決策過程高度集成，規范其行為。不斷進行持續改進的實踐。
