首頁進口晶振石英晶體振蕩器SG-310SEF,SDF,SCF,SDN,SCN石英晶振,愛普生原裝正品,SG-310SEF 27.0000MB3

    石英晶體振蕩器SG-310SEF,SDF,SCF,SDN,SCN石英晶振,愛普生原裝正品,SG-310SEF 27.0000MB3

  • 編號：83106354
  • 頻率：2.0*80.0MHZ

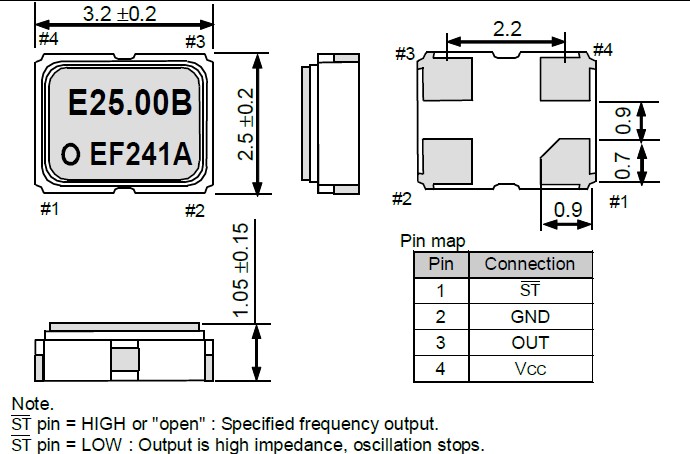

  • 尺寸：3.2*2.5mm
  • RoHS
  • RoHS2
石英晶體振蕩器SG-310SEF,SDF,SCF,SDN,SCN石英晶振,愛普生原裝正品,"SG-310SEF 27.0000MB3",SPXO晶振在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術,被廣泛應用到一些比較高端的數碼通訊產品領域,GP...


     石英晶體振蕩器SG-310SEF,SDF,SCF,SDN,SCN石英晶振,愛普生原裝正品,"SG-310SEF 27.0000MB3",SPXO晶振在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

晶振參數 符號 SG-310 series
標準頻率 fo 2.00 MHZ to 80.00 MHZ
電源電壓 Vcc 1.8V,2.5V,3.3V
存儲溫度 T_stg -40℃~+125℃
工作溫度 T_use -40℃~+85℃
頻率公差 F_tol ±100.0 × 10-6 Max
電流消耗 Icc 4.5 mA MAX
輸出當前禁用 I_dis 30 mA MAX
靜態電流 I_std 2 uA MAX
對稱性 SYM 45% to 55%
輸入電壓 VIH 80% Vcc Min
VIL 20% Vcc Max
輸出負載 L_CMOS 15 pF Max
輸出電壓 VOH 90% Vcc Min
VOL 10% Vcc Max
上升/下降時間 tr/tf 4 ns Max
啟動時間 T_str 10 ms Max
頻率老化 F_aging ±5.0 × 10-6 / years Max



     "SG-310SEF 27.0000MB3",石英晶體共振子應用在并聯振蕩線路上, 振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. (圖十一) 是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖.
      頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. 在(圖十一)中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值. 在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).
      在(圖)中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.
