- 編號：31107850
- 頻率：2.21675~40.0MHZ

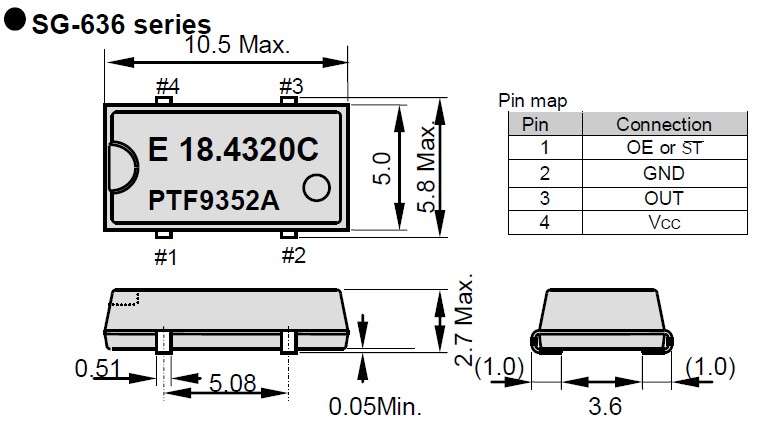

- 尺寸：10.5*5.8mm
日本EPSON石英晶振,SG-636PTF,PCE,PDE有源晶振,電冰箱振蕩器,SG-636PTF 40.0000MC3:ROHS
日本EPSON石英晶振,SG-636PTF,PCE,PDE有源晶振,"SG-636PTF 40.0000MC3:ROHS"電冰箱振蕩器,在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、...
航欄(13).jpg)
日本EPSON石英晶振,SG-636PTF,PCE,PDE有源晶振,電冰箱振蕩器,"SG-636PTF 40.0000MC3:ROHS",在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,等領域.
| 晶振參數 | 符號 | SG-636 series |
| 標準頻率 | fo | 2.21675 MHZ to 40.0 MHZ |
| 電源電壓 | Vcc | 2.5V±0.25V,3.3V ± 0.3V,5.0V ± 0.5V |
| 存儲溫度 | T_stg | -55℃~+100℃ |
| 工作溫度 | T_use | -20℃~+70℃ |
| 頻率公差 | F_tol | ±100.0 × 10-6 Max |
| 電流消耗 | Icc | 17 mA MAX |
| 輸出當前禁用 | I_dis | 30 mA MAX |
| 靜態電流 | I_std | 2 uA MAX |
| 對稱性 | SYM | 40% to 60% |
| 輸入電壓 | VIH | 2.0 V Min |
| VIL | 0.8V Max | |
| 輸出負載 | L_CMOS | 50 pF Max |
| 輸出電壓 | VOH | Vcc-1.1V Min |
| VOL | Vcc-1.5V Max | |
| 上升/下降時間 | tr/tf | 7 ns Max |
| 啟動時間 | T_str | 4 ms Max |
| 頻率老化 | F_aging | ±5.0 × 10-6 / years Max |
.gif)
.jpg)
"SG-636PTF 40.0000MC3:ROHS",振蕩線路上的”負載電容(load capacitance)”定義為:從石英晶體共振子的兩個端子看向振蕩線路所遭遇到的所有電容值. 負載電容在線路上可以與石英晶體共振子以并聯(parallel)或以串聯(series)的方示連接. 以并聯方式連接的振蕩線路中, 負載電容(CL)的大小會影響公稱頻率的特性.
"SG-636PTF 40.0000MC3:ROHS", 愛普生認為,地球的承載能力是有限的,減少環境負荷,人人有責. 因此,愛普生致力于在2050年前將所有產品和服務生命周期中的二氧化碳排放量減少90%.同時,作為生態系統的有機組成部分,愛普生將繼續與其所在地的社區齊心協力,共同恢復和保護生物多樣性.
為實現“Environmental Vision 2050”而設定的四大目標
將產品完整生命周期中的二氧化碳排放量減少90％.
實現所有產品的資源重復利用和循環利用.
將二氧化碳的直接排放量減少90％,并消除二氧化碳之外的其它溫室氣體的排放.
作為生態系統的有機組成部分,與當?shù)厣鐓^(qū)共同努力,恢復和保護生物多樣性.
