注意了!不正確選購有可能會增加購買石英晶體振蕩器的成本
　　晶體和振蕩器都是常見的頻率組件,我們現在使用和日常見到的電子產品,智能電子類產品幾乎都要用到它們,前者的成本比較低,但是從性能,穩定性各方面來說,對比后者會較差一些.石英晶體振蕩器是在晶體的基礎上,升級版的石英頻率元件.因此生產成本也比較高,首先在技術和工藝高就要更精密,更高超,隨著現在的產品功能越來越多,對電子元器件的要求變得更高,很多廠家不得不放棄普通的石英晶體方案,改用價格較高的晶體振蕩器.
　　成本提高了生產廠家們當然是不愿意的,因此在采購時想盡辦法與供應商協商,花費大量的人力和時間尋找低價格的振蕩器,然而一分錢一分貨,價格偏低的石英振蕩器品質無法保證,投入到生產當中一旦有問題,損失將是難以估量的,因此購買電子元器件一定要選擇正規的廠家和渠道來源.當然,除了貨比三家找最低價格這個方法之外,也有不用高成本采購正品晶振的方法.三種情況檢查了何時使用振蕩器和晶體的設計問題和價值.
　　您是否考慮過使用晶體振蕩器和MEMS可編程晶振的實際成本?當晶體的價格看起來如此便宜時,至少在表面上,這個問題可能不是您選擇過程中的首要問題.但是,盡管晶體組件的成本通常較低,但是一旦計算出總設計成本,情況就大不相同了.
　　美國SiTime晶振公司聽到了許多客戶的電話,他們遇到晶體設計問題,例如冷啟動故障,晶體不匹配引起的振蕩器電路問題或無法通過EMI測試.這些問題會導致開發過程中工程成本超支,并可能導致成本高昂的質量問題.另外,延遲產品發布日期可能會導致失去寶貴的機會.在這里,我們分享了三種情況,當面對晶體設計問題時,客戶來到SiTime來降低他們的總體擁有成本.

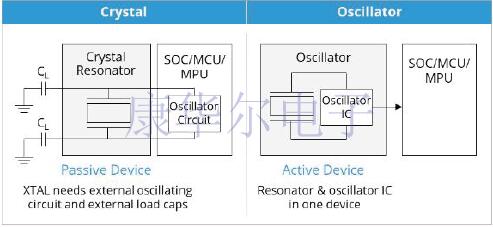

　　但是首先讓我們簡要介紹一下基礎知識——晶體(XTAL)和振蕩器(XO)有什么區別?石英晶體(有時稱為諧振器)是一種運動/諧振的無源設備,它連接到其定時的芯片中的外部振蕩電路,例如SoC,微控制器或處理器,如左下方所示.

　　右圖所示的振蕩器是一種集成的時序解決方案,在一個有源器件中包含一個諧振器和一個振蕩器IC.就SiTime振蕩器而言,該諧振器基于硅MEMS(微機電系統)技術,而不是傳統的石英晶體.這種架構可實現強大的“即插即用”計時產品,這些產品具有靈活性,并且很容易在系統中進行設計.
總共成本:
　　振蕩器具有易于解決的功能,因?yàn)樗鼈儼墓δ芎吞匦钥梢越鉀Q常見且通常很困難的時序設計問題,如以下情況所示.頻率穩定性和封裝尺寸的XTAL和XO的價格[1].計時組件的價格加上解決該問題所需的工程工時成本(基于每小時50美元).根據生產量和工程時間,每種情況都有不同的斷點.當數量大并且大批量分?jǐn)傇O(shè)計成本時,使用晶體進行設計的成本就會降低,這不足為奇.相反,當數量較少時,使用振蕩器的成本較低.但是這個故事還有更多.
　　由于項目設計延遲而導致的機會成本未計入以下計算中,這在某些市場中可能是巨大的.在某些情況下,外部服務和測試會產生額外費用,而這些費用也可能是巨大的.此外,還有其他懲罰措施,例如,用于板子重新旋轉的附加材料/組件的成本,晶體所需的負載電容器的成本以及電容器所消耗的額外板子空間,所有這些都會使方程式更傾向于使用有源晶振.為簡單起見,在以下示例中,我們僅包括了計時組件的成本和糾正晶體問題的工程時間.

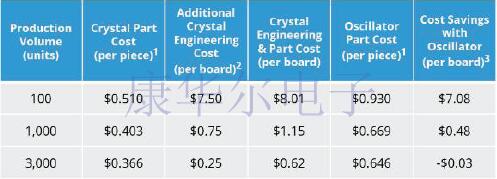

1.晶振與振蕩器的成本–冷啟動失敗
　　與晶體不同,MEMS振蕩器沒有啟動問題.在這種情況下,需要15個小時的工程工作來糾正晶體啟動問題.在這里,通過相對較快的解決方案,當產量約為2800單位或更少時,就可以實現使用MEMS振蕩器的成本優勢.

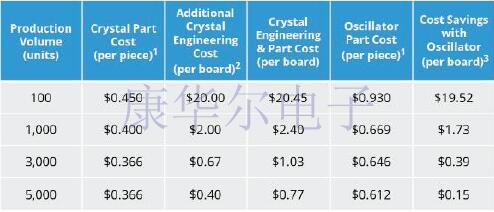

2.晶振與振蕩器的成本–晶振不匹配會導致振蕩器故障
　　由于振蕩器是一種集成解決方案(將諧振器和振蕩器IC組合在一個封裝中),因此消除了匹配誤差.設計人員無需擔心晶體運動阻抗,諧振模式,驅動電平,振蕩器負電阻或其他配對注意事項.在這種情況下,需要40個小時的工程工作來糾正匹配問題,使使用振蕩器放樣的成本大約為8,000個單位或更少.

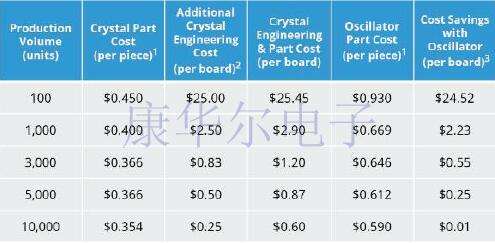

3.晶振與振蕩器的成本–EMI合規性失敗
　　時鐘通常是導致系統EMI(電磁干擾)的最大因素,它可能導致原型無法通過一致性測試.SiTime可編程MEMS振蕩器提供了多種技術,可快速輕松地降低EMI.一種這樣的技術是擴頻時鐘.另一個功能是FlexEdge™,這是一種可編程功能,用于調整時鐘信號的上升/下降時間(轉換速率)以降低EMI.
　　另一方面,晶體沒有這些功能.如果設計人員需要使用屏蔽或在晶體中添加擴頻時鐘發生器IC,則會增加成本和電路板空間.另外,租用消聲室進行額外測試可能還會產生$3,000的費用.要重新設計電路板并進行重新測試,可能需要花費50個小時的工程工作,因此使用MEMS振蕩器的體積大約為11,000或更少將更加有利.并且這不包括上述額外的材料和測試設施成本.

底線–全面節省:
　　除了直接成本外,還有其他因素會影響石英晶體諧振器設計的成本.例如,振蕩器可以驅動多個負載.這意味著一個振蕩器可以代替多個晶體,而晶體只能為一個設備提供信號.此外,SiTime MEMS振蕩器基于可編程架構,可在很寬范圍內的任何頻率,穩定性和電壓下輕松使用.這為設計師優化設計提供了極大的靈活性.

　　如果需要更改規格,可編程性還可以減少鑒定工作的成本.節省時間的好處是可能的,因?yàn)镸EMS振蕩器(在編程之前)可以生成數百萬個零件編號和規格組合,所有零件和零件都具有相同的基本零件.最大的間接節省之一可能是更高的可靠性和質量.與具有約2500萬MTBF的典型石英器件相比,SiTimeMEMS振蕩器具有10億小時以上的MTBF(平均故障間隔時間)更高的可靠性.而且我們的設備所提供的質量低于2DPPM,這是石英設備的30倍左右.加上SiTime MEMS振蕩器,與石英晶體相比,具有更好的抗沖擊和振動的存活率.
　　較高的石英晶體故障率會在許多方面增加成本,例如,根本原因分析所需的資源成本增加或額外的服務和更換成本.加上質量問題對公司聲譽的損害,可能會對公司的利潤產生巨大而持久的負面影響.使用石英晶體振蕩器代替晶體可以在許多方面降低成本.當采購著重于降低組件成本時,請記住,從長遠來看,放眼全局將最終節省開支.
　　在遇到石英晶體振蕩器成本過高,方案難以通過的情況下,不妨可以考慮采用MEMS振蕩器代替的可能性,自2005年SiTime公司開發出降低成本的方法以來,MEMS可編程振蕩器得到快速發展,目前已成功代替多種石英振蕩器料號.從以上3個方面看,選對正確的設計,就可以降低采購的成本.
