音叉石英晶體介紹

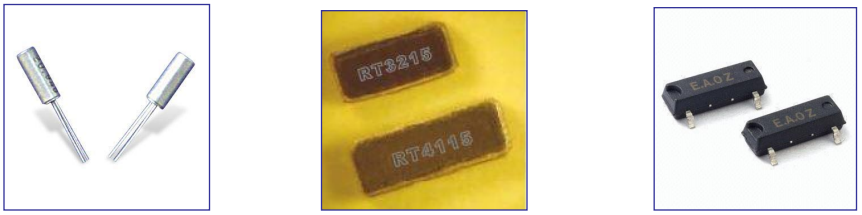

音叉晶體，或也被稱為腕表晶體，是最古老的晶體設計用于時間控制在手表，時鐘和現在在計算機和其他電子設備作為實時時鐘(RTC)。這些晶體單元目前正在以各種包裝尺寸和形狀進行批量生產。正如行業中的任何地方一樣，小型化也會影響這種晶體類型，從而導致更小的封裝和SMD形式能夠進行SMT加工。用于此目的的最常見頻率是32.758kHz，振蕩器可以提供一秒周期時間的輸出信號，當頻率除以215得到1Hz(赫茲)信號。30~200kHz范圍內的頻率用于其他應用

石英晶體的材料及工作原理
石英晶體諧振器，顧名思義，是由石英制成的。石英是一種天然材料，在地球上隨處可見，主要以石英砂和形成晶體的巖石的形式存在。今天，石英是在高壓滅菌器中合成生長的，它比天然石英的純度更高。對于使用Y形條的音叉晶體，Y指的是沿此條生長的石英晶格軸。石英之所以被使用，是因為它能將機械應力轉化為電能，反之亦然。這種效應被稱為壓電效應。也有其他材料可以用作利用壓電效應的振動器，如陶瓷，但在所有這些材料中，石英具有最佳的振動諧振器性能，并提供高q因子。根據原子空間晶格的取向及其取向，石英有不同的類型。這在名稱上區分為左旋和右旋石英或也稱為α和β改性。兩者可以同時存在于同一個石英塊或晶圓中，并且兩者可以同時工作。然而，這不是一種理想的操作模式，需要避免

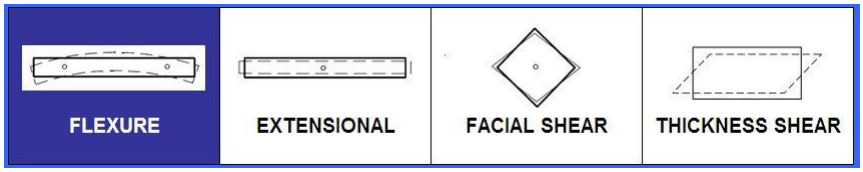

石英晶體振動方式
石英中的壓電效應可以在不同的振動模式中被利用，基于這些振動板(稱為晶圓片或毛坯)從原材料中切割出來的方式，考慮到它們對原子晶格的取向。下面是介紹的最常見的振動模式。對于音叉石英晶體是FLEXURE MODE使用。彎曲模式晶體單元主要在低于1MHz的低頻范圍內工作。對于這些晶體通常只使用基頻模式，泛音模式是可能的，但由于這些晶體在泛音模式下具有高電阻，因此不易實現。(其他振動模式也用于其他類型的晶體單元，您可以參考常用的文獻了解更多信息。

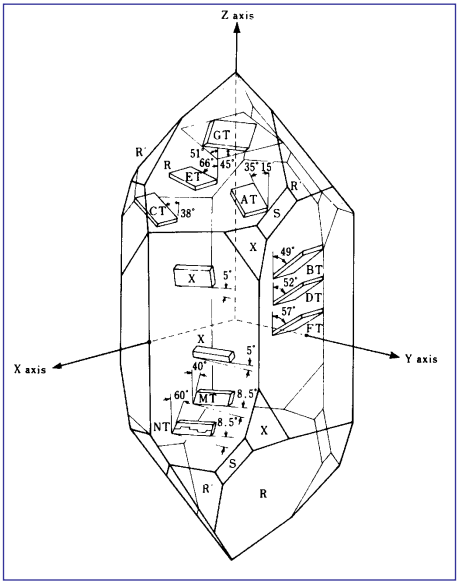

石英晶體切割
為了利用期望的振動模式并產生壓電效應，石英晶體諧振器的晶片需要從石英晶格中以一定角度切割。多年來，人們給這些削減分配了首字母縮略詞，以便正確地定義它們。對于音叉晶體，在彎曲模式下工作，使用所謂的X切割，xy切割或nt切割。它們之間的差異與最終晶體單元的性質和制造技術有關。最常見的一種是X切割(也稱為X+2切割)，它也用于圓柱晶振。
