有時關于石英晶振對于應用的適用性受到確定性現象的限制.在其他情況下,隨機過程確定了性能限制.除振動外,短期不穩定性幾乎總是由噪聲引起的.石英和銣標準物的長期性能主要受溫度敏感性和老化限制,但銫和一些氫標準物的長期性能主要受隨機過程的限制.噪聲會對系統性能產生許多不利影響.在這些效果中有以下幾種:
(1)它限制來確定當前狀態和精密振蕩器的可預測(例如,一個振蕩器的噪聲產生?的時間預測錯誤的能力的TS _ÿ(噸用于預測間隔)噸);
(2)它限制了同步和諧振精度;
(3)它可以限制接收器的有用動態范圍,信道間隔和選擇性;
(4)它可能導致數字通信系統中的誤碼;
(5)它可能導致失鎖,并限制鎖相環系統的采集和重新獲取能力;
(6)它可以限制雷達性能,尤其是多普勒雷達.
有必要采用適當?shù)慕y(tǒng)計方法來表征石英晶體振蕩器不穩定性的隨機分量.噪聲表征受試者已經審查和也是IEEE標準的主題[.由s _y(T)表示的雙樣本偏差是時域中短期不穩定性的度量.由L(f)表示的相位噪聲或由Sf(f)表示的相位不穩定性是頻域中的不穩定性的度量;的L(f)º小號?F(F)/2.
在大多數晶體振蕩器類型中,使用可變負載電容器將振蕩頻率調整到所需值.這種振蕩器在圖4的并聯諧振區域工作,其中電抗與頻率斜率(即"剛度")與C₁成反比.為了最大化振蕩器電路中的電抗(或相位)擾動的頻率穩定性,電抗斜率(或相位斜率)必須最大.這要求C₁最小.然而,C₁越小,調諧振蕩器越困難(即,對于給定的C_L變化,Df'越小).最高穩定性的振蕩器使用具有小C₁_的晶體單元(和高Q).由于C₁隨著泛音數迅速減少,因此高穩定性振蕩器通常使用三次或五次泛音晶體單元.高于五分之一的泛音很少使用,因?yàn)镽₁也隨著泛音數迅速增加,并且通常需要一些可調性以允許將振蕩器設置為所需頻率.

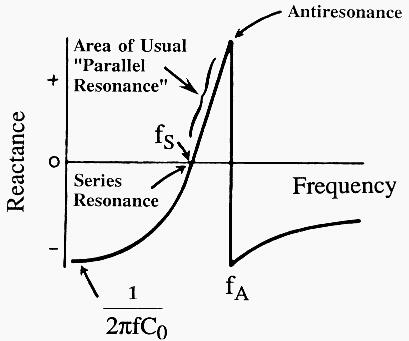

圖1晶體單元的電抗與頻率的關系

寬調諧范圍壓控晶振使用大C₁_的基模晶體單元.電壓控制用于以下目的:頻率或鎖相兩個振蕩器;用于頻率調制;補償,如TCXO;并用于校準(即,用于調整頻率以補償老化).高穩定性,經過烤箱化的10-MHzVCXO可能具有±5x10^-7的頻率調節范圍和2x10^-8的老化速率,而寬調諧范圍的10-MHzVCXO可能具有調諧范圍為±50份/百萬,老化率為每年2ppm.
通常,使振蕩器在寬頻率范圍內可調諧會降低其穩定性,因?yàn)槭拐袷幤魅菀资艿焦室庹{(diào)諧也會使其容易受到導致無意調諧的因素的影響.例如,如果一個恒溫晶體振蕩器(OCXO)設計為在特定平均時間內具有1x10^-12的穩定性,并且可調諧性為1x10^-7,那么石英晶振的負載電抗必須穩定在1平均時間為x10^-5.實現這樣的負載電抗穩定性是困難的,因?yàn)樨?fù)載電抗受雜散電容和電感,變?nèi)荻O管的電容與電壓特性的穩定性以及變?nèi)荻O管上的電壓的穩定性的影響.而且,1x10^-5負載電抗穩定性不僅必須在良性條件下保持,還要在變化的環境條件(溫度,振動,輻射等)下保持.因此,振蕩器的調諧范圍越寬,保持高穩定性就越困難.
